КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Оборудование места для отдыха
В кабине предусмотрена раскладка сидений с организацией места для отдыха
(рис. 78). Место для отдыха оборудуется из спинки 2 пассажирского
сиденья и дополнительной подушки 6.
Поднятая спинка 2 пассажирского сиденья удерживается в горизонтальном
положении посредством двух упоров 1. Другой составной частью места для
отдыха является съемная дополнительная подушка 6, на. одном конце
которой закреплен ремень 5, а на другом — два металлических удлинителя
8. С помощью ремня 5 дополнительная подушка навешивается на крюк 4, а
удлинители охватывают по бокам спинку 2 пассажирского сиденья и крепятся
к ней гибким ремнем, как показано на рис. 78.
Дополнительная подушка 6 и два упора 1 в
транспортном положении размещены в чехле, который хранится в кабине за
пассажирским сиденьем. Указанные детали прикладываются только к
автомобилям, поставляемым заказчику.

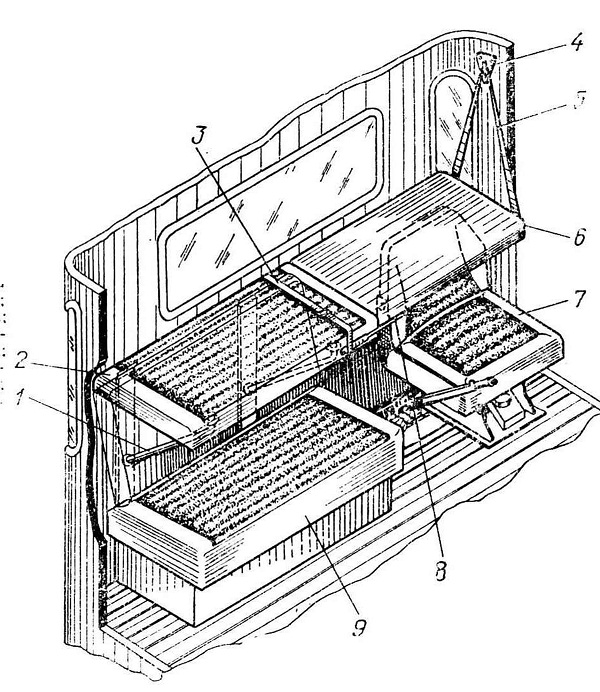

Рис. 78. Оборудование места для отдыха:
1 — упор, 2 — спинка пассажирского сиденья; 3, 5— ремень; 4 — крюк;
6 — дополнительная подушка спального места;
7 — подушка сиденья водителя; 8 — удлинитель. 9 — подушка пассажирского
сиденья
