КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Перечень инструмента и принадлежностей приведен в ведомости ЗИП, прикладываемой к каждому автомобилю.

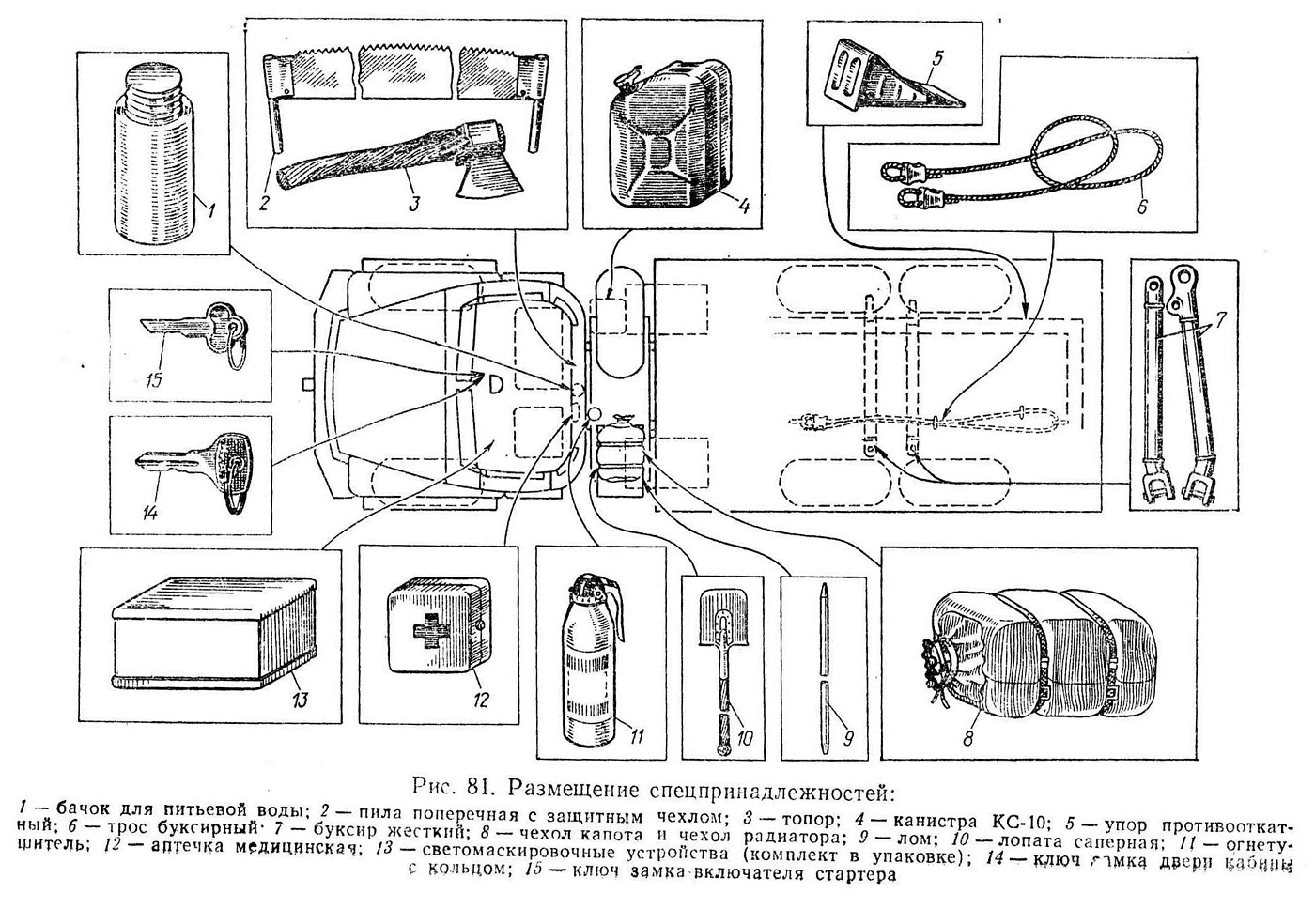

Раскладка ЗИПа в инструментальном ящике и размещение спецпринадлежностей в автомобиле показаны на рис. 80 и 81.

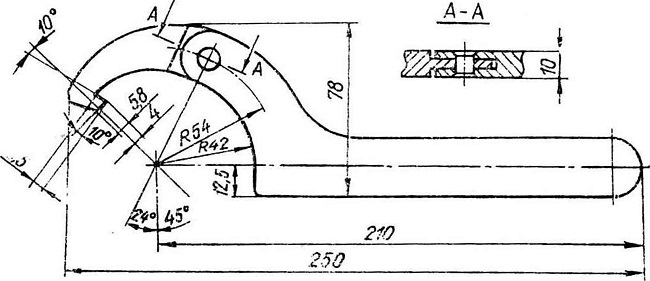

На рис. 82 показан специальный ключ 7811-0382 ГОСТ 16985—79-для подтяжки контргайки крышки силового цилиндра рулевого усилителя.

Домкрат гидравлический. Предназначен для подъема (вывешивания) передних или задних осей автомобиля при смене колес и других работах, проводимых в дорожных условиях.

рис 81

Характеристика домкрата

Грузоподъемность, Н (кгс) 120 000 (12 000)

Высота подъема груза (ход рабочего плунжера), мм 165

Высота домкрата, мм

с ввернутым винтом 243

с вывернутым винтом 320

Масса домкрата, кг 10,7

Домкрат (рис. 83) состоит из ручного плунжерного насоса высокого давления и рабочего цилиндра 7 с плунжером 8, в который ввернут ходовой винт 5 с опорной головкой. Рабочий цилиндр находится внутри корпуса 6, пространство между ними служит резервуаром для рабочей жидкости. Домкрат смонтирован на чугунном основании 11, в котором расположены перепускные клапаны.

Подьем груза домкратом производится при завернутом до отказа запорном штоке 14 качанием рычага 2. При этом масло из резервуара нагнетается в рабочий цилиндр под плунжер 8, перемещая его вверх вместе с грузом. В качестве удлинителя к рычагу при подъеме груза следует применять специальный вороток, входящий в комплект принадлежностей автомобиля.

Для обеспечения плавного опускания груза необходимо запорный шток 14 медленно отвернуть на 2—3 оборота. При этом масло под действием груза

перетекает из рабочего цилиндра в резервуар и рабочий плунжер 8 опускается.

Перед началом пользования домкратом необходимо проверить уровень масла в нем и при необходимости долить до края заливного отверстия в корпусе. Масло следует доливать при отвернутом запорном штоке 14 и опущенном до отказа рычаге 2 нагнетательного плунжера. После доливки масла запори ми шток завернуть.

Для обеспечения нормальной работы клапанов домкрата перед поднятием груза следует отвернуть запорный шток и произвести несколько качаний рычага вхолостую, после чего запорный шток завернуть.

Рис. 82. Ключ для подтяжки контргайки крышки силового цилиндра

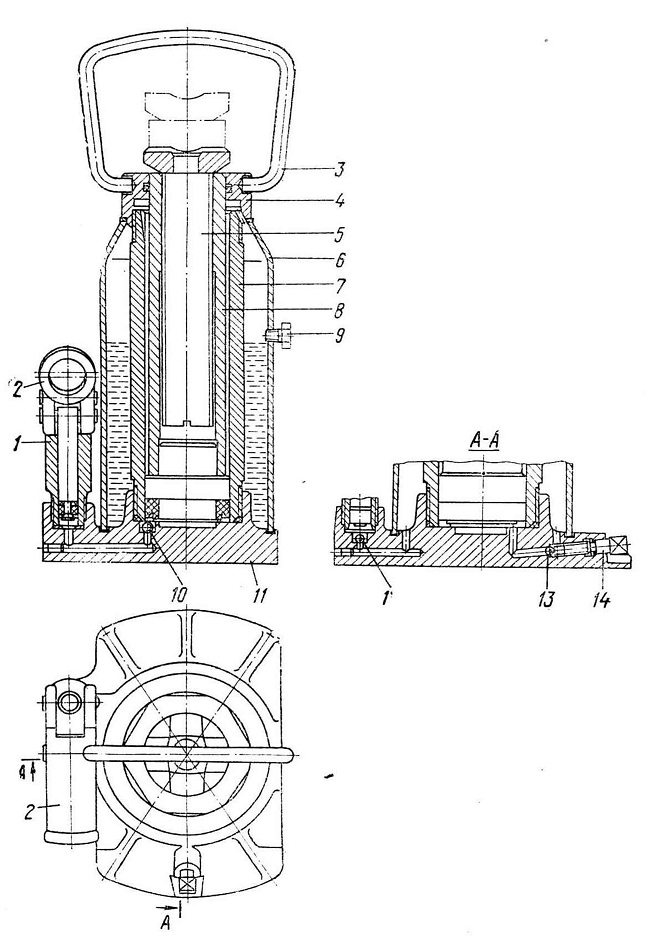

Рис. 83. Домкрат гидравлический:
1 — цилиндр нагнетательного плунжера; 2 — рычаг нагнетательного плунжера; 3 — ручка домкрата; 4 — крышка; 5 — винт; 6 — корпус; 7 — рабочий цилиндр; 8- рабочий плунжер; 9—пробка заливного отверстия; 10, 12 и 10 — шарик-клапан, 11 — основание домкрата; 14 — запорный шток

КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Огнетушители

 На полу кабины автомобиля слева от сиденья водителя приварено основание крепления кронштейна огнетушителя, к которому крепится огнетушитель вместе с кронштейном четырьмя винтами М5, гайками и шайбами.

Правила эксплуатации, хранения, гарантии изготовителя и техническое обслуживание указаны в паспорте, входящем в комплект поставки огнетушителя.
