КАЗ-606А, КАЗ-608. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЗА
ОСВЕТИТЕЛЬНОЙ АППАРАТУРОЙ
Уход за осветительной аппаратурой состоит в
постоянном содержании ее в чистоте, проверке надежности креплений и
систематической затяжке винтовых зажимов.
Перед каждым выездом необходимо проверять исправность всех ламп.
Перегоревшую лампу немедленно сменить.
Ножной переключатель света необходимо очищать от грязи. В переключатели
указателей поворотов нужно
при ТО-2 смазывать ось резинового ролика и фиксирующую скобу смазкой
ЦИАТИМ-201, предварительно сняв крышку.
Для смены лампы фары необходимо снять наружный ободок 9 (см. рис. 166),
отвернув один винт. Затем снять внутренний ободок 16, ослабив (не
вывинчивая) три винта 17, и вынуть из корпуса оптический элемент.
Лампа может быть вставлена только в одном положении.
Наличие пыли или царапни на рефлекторе значительно снижает силу света
фары. Поэтому за чистотой рефлектора необходимо тщательно следить.
Вытирать пыль тканью нельзя из-за ее абразивного действия. Поэтому
запыленный рефлектор надо прополоскать водой.
Треснувший рассеиватель необходимо немедленно сменить для предохранения
рефлектора. После смены стекла зубцы пригибают специальным
приспособлением. состоящим из пуансона и матрицы (рис. 169), или
плоскогубцами. При этом необходимо, не повредив резиновую уплотняющую
прокладку, плотно прижать рассеиватель к отражателю.
КАЗ-606А, КАЗ-608. Регулировка фар
Автомобиль-тягач, сцепленный с полуприцепом,
нагруженным наполовину, устанавливают на горизонтальной площадке, в 10 м
от вертикального экрана, которым может служить и светлоокрашенная стена.
После этого необходимо.
начертить на экране вертикальную осевую линию
напротив осевой линии автомобиля (рис. 170);
провести две вертикальные линии на расстоянии от осевой, равном половине
расстояния между центрами фар;
провести одну горизонтальную линию на уровне центров фар, другую АА — на
100 мм ниже;
закрывая одну из фар непрозрачной тканью, отрегулировать по очереди обе
фары таким образом, чтобы центр светового пятна совпадал на экране с
пересечением соответствующей вертикальной оси с линией АА.
Регулировку производят при снятом наружном ободке вращением верхнего или
бокового регулировочного винта.

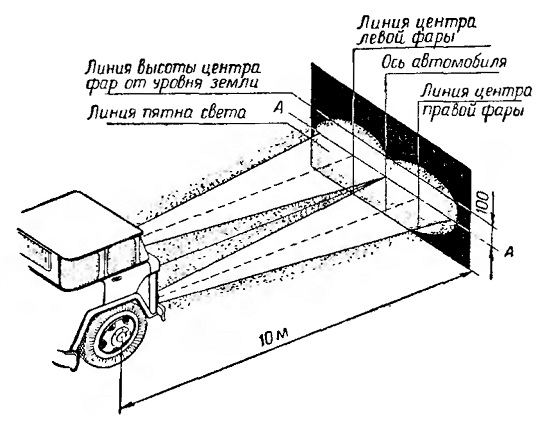

Рис. 170. Регулировка фар
