На основном щитке приборов автомобиля-тягача КАЗ-608
установлены контрольно-измерительные приборы (кроме спидометра, манометра пневматической системы и контрольной лампы дальнего света фар), а также коммутационная и защитная аппаратура. Для облегчения доступа к приборам щиток смонтирован на петлях и откидывается для контрольных и ремонтных работ и смены плавких предохранителей.

Указатель уровня топлива УБ200, смонтированный на щитке приборов, работает с датчиками реостатного типа БМ19-А, установленными в обоих топливных баках.

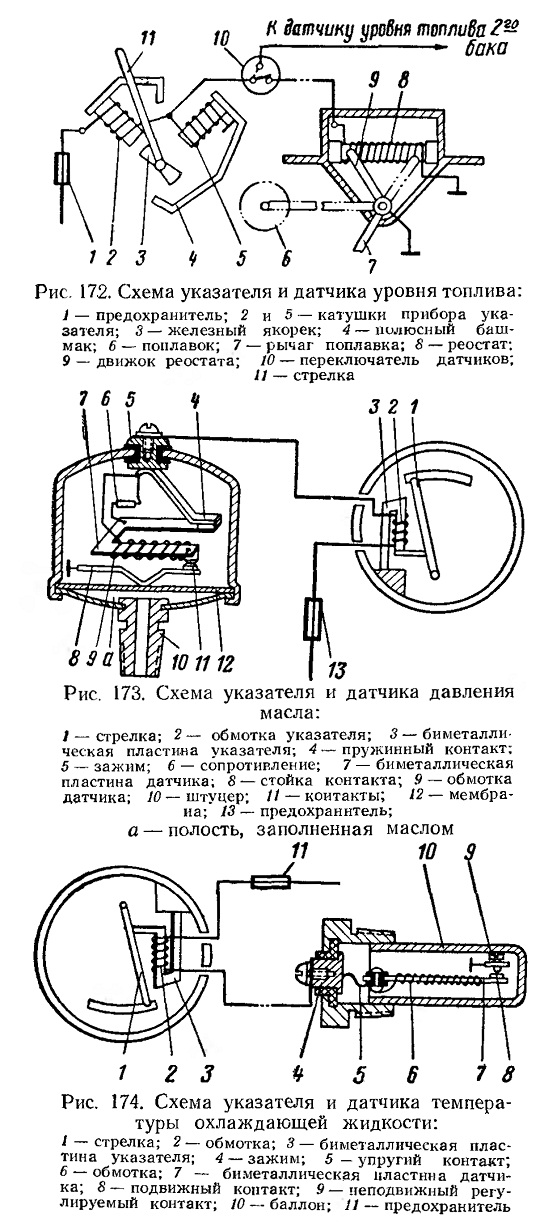

Переключатель П19-А2, расположенный на щитке приборов, позволяет соединить указатель уровня топлива с датчиком любого бака. Две катушки 2 и 5 (рис. 172) с железными сердечниками и полюсными башмаками 4 расположены под углом 90°. В крайнем нижнем положении поплавка, соответствующем порожнему баку, сопротивление реостата выведено из цепи. В катушке 2, соединенной с реостатом последовательно, ток имеет максимальное значение, а в катушке 5 — минимальное. Под влиянием тока в катушке 2 якорек 3 удерживает стрелку против нулевого деления шкалы.

По мере наполнения бака поплавок поднимается, движок 9, перемещаясь, увеличивает введенное в цепь сопротивление реостата (до 56—58 ом при полном баке). В катушке 2 сила тока уменьшается, а в катушке 5 — увеличивается. Якорек 3 со стрелкой. 11 поворачивается в сторону этой катушки. Указатель уровня топлива, как и другие контрольные приборы, работает только при включенном зажигании.

Указатель давления масла УК201

Указатель давления масла УК201, расположенный на щитке приборов, работает в комплекте с датчиком ММ9, расположенным в фильтре очистки масла двигателя,и является термовибрацнонным электрическим прибором (рис. 173).

При включении зажигания ток проходит через обмотку 2 указателя и обмотку 9 датчика, намотанные на биметаллические пластины 3 и 7, и нагревает их. Кроме того, ток проходит также через пластину 7 и сопротивление 6 помимо обмоток. При нагреве пластина 7 датчика выгибается, размыкая замкнутые контакты 11. Ток прерывается, после чего остывшая пластина снова замыкает контакты, и процесс повторяется. Контакты вибрируют, устанавливая определенное среднее значение тока. По мере увеличения давления в системе смазки мембрана 12 выгибается, увеличивая давление нижнего контакта на контакт биметаллической пластины. В этом случае размыкание контактов произойдет после большего нагрева пластины
7, т. е. после большего времени замкнутого состояния контактов. Соответственно возрастут
среднее значение тока, а также нагрев и изгиб пластины 3 указателя. Перемещаемая пластиной 3 стрелка 1 укажет большее давление. Шкала прибора имеет деления, соответствующие 0—2—5 кГ/см2.
