СИСТЕМА ОСВЕЩЕНИЯ И СВЕТОВОЙ СИГНАЛИЗАЦИИ
Фары ФГ122-Б и ФГ22-Б автомобилей КАЗ-608, КАЗ-606А
Фары ФГ122-Б и ФГ22-Б на автомобилях Кутаисского автомобильного завода имеют
фланцевое крепление. Конструкция фар обоих типов в принципе одинакова. На
рис. 166 приведен разрез фары ФГ122-Б автомобиля-тягача КАЗ-608. В ней
установлена двухнитевая лампа 10 мощностью 50 вт для дальнего света и 40 вт
для ближнего света. Нить накала ближнего света заслонена внутри лампы
экраном. Экран срезает ту часть светового пучка, которая могла бы ослепить
водителя встречного автомобиля, и улучшает видимость при тумане и снеге
из-за отсутствия прямых (неотраженных) лучей.
Оптический элемент фары состоит из металлического зеркального
отражателя-рефлектора 2, стеклянного рассеивателя 8, патрона 11 лампы, лампы
10, крышки 13 с контактами и колодки 14 для присоединения проводов.
В фаре ФГ22-Б автомобиля-тягача КАЗ-606А установлена лампа в 60X40 св без
экрана для нити накала ближнего света.

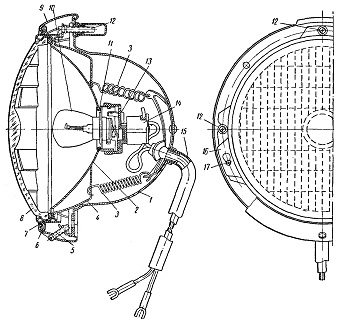

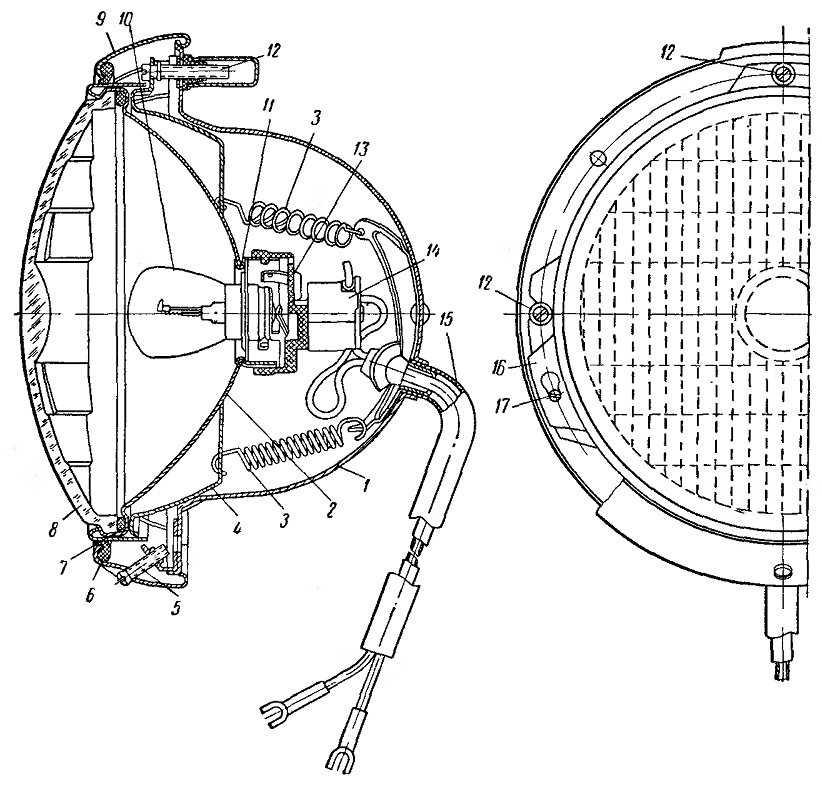

Рис. 166. Фара ФГ122-Б:
1—корпус: 2—рефлектор; 3 — пружина; 4 — установочное кольцо; 5 и 17 —винты;
6 и 7 — прокладки; 8 — рассеиватель; 9 — наружный ободок; — лампа, II —
патрон; 12 — регулировочный винт; 13- крышка с контактами; 14 — колодка; 15
— трубка;
16 — внутренний ободок
Противотуманные фары ФГ106 автомобилей КАЗ-608, КАЗ-606А
Противотуманные фары ФГ106, установленные на автомобилях-тягачах КАЗ-606А, а
также на автомобилях-тягачах КАЗ-608
первых выпусков, дают рассеянный световой пучок,
освещающий обочины дороги. В них используется нить накала 50 св от
двухнитевой лампы 50X21 св. Включаются противотуманные фары выключателем
ВК26-А, расположенным на панели приборов.
Регулировка противотуманных фар возможна только в вертикальном направлении и
производится вращением нижнего правого винта.
Передние габаритные фонари автомобилей КАЗ-608,
КАЗ-606А
Передние габаритные фонари обоих автомобилей-тягачей — подфарники ПФ101-Б —
имеют двухнитевые лампы: с нитью накала 6 св для стояночного света и
указания габарита и с нитью накала 21 св для указателей поворотов.
Для смены лампы необходимо снять ободок и рассеиватель. Лампа входит в
патрон только в одном положении.
Задние фонари ФП101 (левый) и ФП101Б (правый) автомобилей КАЗ-608, КАЗ-606А
Задние фонари ФП101 (левый) и ФП101Б (правый) устанавливаются на автомобилях обеих моделей. Они имеют по две лам-
пы, разделенные перегородкой: лампа в 21 св для сигнала
торможения, используемая на КАЗ-608 также в качестве указателя поворота, и
лампа в 3 се для стояночного света и указания габарита. В левом заднем
фонаре эта лампа освещает также номерной знак через окошко с бесцветным
рассеивателем.
Красная пластмассовая крышка задних фонарей типа ФП101, ФП101-Б с
пирамидальными выступами на внутренней поверхности служит также отражателем
света — катафотом. Для смены ламп крышку необходимо снять.
На автомобилях-тягачах КАЗ-606А задние указатели поворота не
устанавливались. На этом авто мобиле при включении указателей поворота
напряжение от прерывателя подается на соответствующий зажим штепсельного
разъема питания полуприцепа, оснащенного задними указателями поворота типа
УП5 с лампой в 21 св
