Техническое обслуживание стартера СТ-15
Для ухода за стартером СТ-15 можно пользоваться указаниями по уходу за
стартером СТ130-А1, изложенными выше.
Зазор между шестерней и упорной шайбой также регулируют ввертыванием и
вывертыванием винта 22 (см. рис. 164) якоря тягового реле, связанного с
рычагом, после освобождения звена 23. Зазор этот должен быть в пределах
1,5—3 мм.
Проверка и регулировка вспомогательного реле производятся по схеме,
приведенной на рис. 165

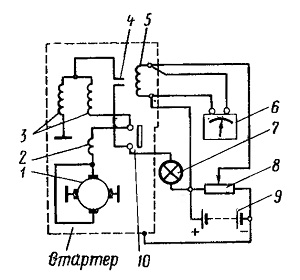

Рис. 165. Схема проверки вспомогательного реле
стартера СТ15:
1 — якорь стартера; 2— обмотка возбуждения стартера; 3— обмотки тягового
реле; 4—контакты дополнительного реле; 5 — обмотка дополнительного реле;
6 — вольтметр; 7 — контрольная лампа; 8 — реостат,
9 — аккумуляторная батарея;
10 — контакты основной цепи
