Стартер СТ15
Стартер СТ15, установленный на двигателе
автомобиля-тягача КАЗ-606А (рис. 164), в принципе мало отличается от
стартера СТ130-А1.
Вспомогательное реле этого стартера, в отличие от стартера СТ130-А1,
установлено за одно целое с тяговым реле на самом стартере.
Включение стартера производится кнопочным включателем ВК37 с тремя
зажимами, соединяющимися между собой при нажатии кнопки. Один из зажимов
служит для закорачивания добавочного сопротивления катушки зажигания во
время пуска. Включатель зажигания на автомобилях типа КАЗ-606А
двухзажимный, на два положения.

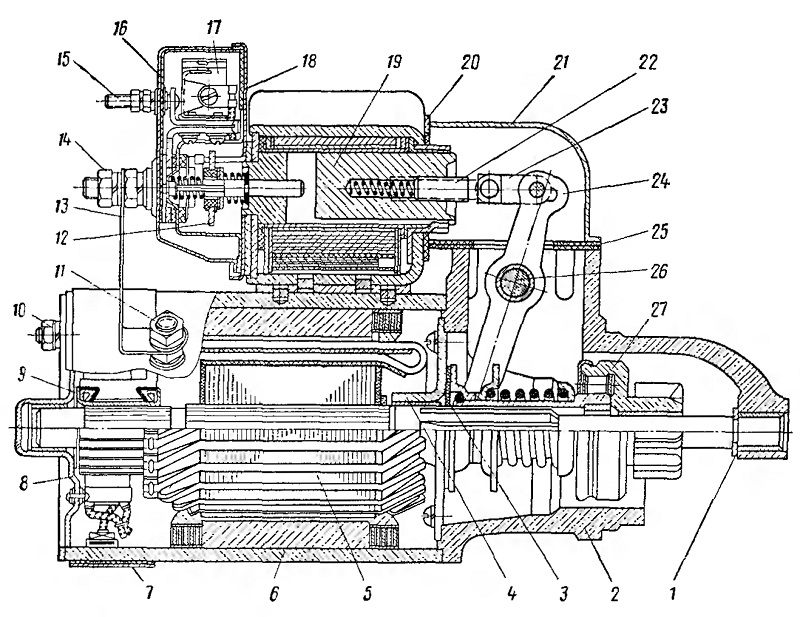

Рис. 164. Стартер СТ15:
1—упорная шайба; 2 — крышка со стороны привода; 3—фибровая шайба; 4—
держатель промежуточного подшипника; 5 — якорь; 6 — корпус стартера; 7 —
защитная лента; 8—крышка со стороны коллектора; 9 — фибровая шайба; 10—
стяжная шпилька;
11 — зажим; 12— подвижный контактный диск; 13 — соединительная шина; 14
— контактный болт тягового реле; J5 — зажим вспомогательного реле- 16 —
кожух вспомогательного реле; 17 — вспомогательное реле; 18 —
уплотнительная прокладка; 19 — якорь тягового реле; 20—прокладка; 21 —
защитный кожух рычага; 22 — винт; 23 — звено рычага; 24 — рычаг; 25 —
прокладка; 26 — ось рычага; 27 — привод стартера
