Ñтартер ÀÂÒÎÌÎÁÈËÅÉ ÃÀÇ-69 è ÃÀÇ-69À



Для запуска двигателя автомобилей ГАЗ-69 и ГАЗ-69А имеется электрический стартер типа III-CT20. Он установлен с левой стороны двигателя и крепится двумя болтами к картеру сцепления.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока с последовательным возбуждением. Устройство стартера показано на фиг. 159.

Стальной корпус 19 имеет четыре полюсных башмака с обмотками и две крышки с бронзо-графитовыми втулками, в которых вращается якорь 18. В корпусе имеются окна для осмотра коллектора и щеток, закрываемые защитной лентой.

На передней крышке имеются четыре щеткодержателя со щетками.

Вал стартера 20 с одной стороны имеет шлицы, по которым перемещается привод. Привод стартера состоит: из роликовой муфты свободного хода 14, шестерни 13, для зацепления с венцом маховика 12 и втулки отводки 16. Муфта свободного хода предохраняет якорь стартера от „разноса" после пуска двигателя.

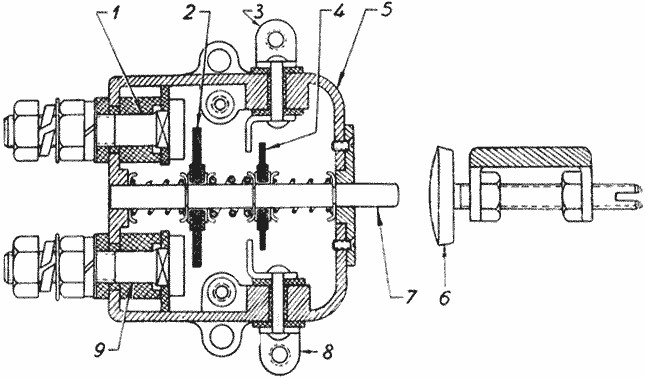

Фиг. 160. Электрический включатель стартера:

1 - винт крепления токопроводной пластины к стартеру, 2 - пластина-включатель стартера, 3 и 8 - клеммы для проводов дополнительного сопротивления катушки зажигания, 4 - пластина-выключатель дополнительного сопротивления катушки зажигания, 5 - - корпус, 6 - нажимной винт, 7 - шток, 9 - винт крепления провода от аккумуляторной батареи.


Ввод шестерни в зацепление с венцом маховика осуществляется принудительно рычагом 7 при нажатии на педаль 6. Вывод из зацепления осуществляется возвратной пружиной 9. На рычаге 7 имеется специальный нажимной винт 8 для нажатия на стержень 23 включателя стартера ВК14-Б, укрепленного на корпусе стартера.

Устройство включателя показано на фиг. 160. Включатель имеет две пары клемм и две медные шайбы. Основные клеммы служат для включения стартера, дополнительные - для выключения дополнительного сопротивления катушки зажигания.

При запуске двигателя стартером следует учитывать, что муфта свободного хода рассчитана на кратковременную работу; поэтому, как только двигатель заведется, надо немедленно убирать ногу с педали включения стартера.

Пользоваться стартером длительное время без перерывов нельзя, во избежание его перегрева, что может привести к выходу из строя стартера и аккумуляторной батареи.

Во время запуска холодного двигателя при температуре минус 25 - 30°С пользоваться стартером рекомендуется только после прогрева двигателя пусковым подогревателем и прокручивания коленчатого вала двигателя пусковой рукояткой.



УХОД ЗА СТАРТЕРОМ ÀÂÒÎÌÎÁÈËÅÉ ÃÀÇ-69 è ÃÀÇ-69À

Через каждую тысячу километров пробега автомобиля необходимо:

1. Проверить состояние клемм, не допуская их загрязнения и ослабления крепления.

2. Проверить крепление стартера к картеру сцепления.

Через каждые 6 тыс. км пробега автомобиля необходимо:

1. Снять защитную ленту и осмотреть состояние коллектора и щеток; при необходимости устранить неисправности и продуть сжатым воздухом.

2. Открыть крышку включателя стартера, зачистить дополнительные клеммы и замыкающую шайбу, после чего включатель продуть сжатым воздухом.

3. При необходимости подтянуть стяжные болты корпуса.

4. При эксплуатации автомобиля в тяжелых условиях стартер следует снять для очистки от грязи привода и муфты свободного хода.

Через каждые 12 тыс. км пробега автомобиля необходимо:

1. Снять стартер с двигателя и разобрать.

2. Проверить состояние коллектора и щеток. Убедиться, что щетки не заедает в щеткодержателях. При высоте щеток менее 6 - 7 мм стартер следует отправить в ремонт, так как в гаражных условиях щетки заменить трудно.

3. Проверить усилие нажатия пружин на щетки, которое должно быть 900 - 1300 г.

4. Протереть детали стартера и продуть сжатым воздухом. Особое внимание следует обратить на переднюю крышку, с которой следует удалить щеточную пыль.

5. Если на валу стартера, в том месте, где вращается шестерня привода, имеются желтые налеты от подшипника, то их следует обязательно удалить. Эти налеты могут служить причиной заедания шестерни на валу.

6. Смазать жидким маслом подшипники и цапфы вала якоря.

7. После сборки стартера проверить работу привода. При нажатии на рычаг до упора привод должен перемещаться на шлицевой части вала без заеданий и возвращаться в исходное положение под действием возвратной пружины. При повороте шестерни по часовой стрелке якорь не должен трогаться с места; при обратном вращении шестерня должна вращаться вместе с валом.

8. Проверить и, если требуется, отрегулировать включение стартера.

КОНТРОЛЬНАЯ ПРОВЕРКА СТАРТЕРА И ВКЛЮЧАТЕЛЯ ÀÂÒÎÌÎÁÈËÅÉ ÃÀÇ-69 è ÃÀÇ-69À

Исправность стартера определяется проверкой, выполненной в следующем объеме:

1) проверка холостого хода,

2) проверка на полное торможение,

3) проверка регулировки включателя стартера.

Полная проверка стартера может быть произведена на специальном стенде КИС-2 или на другом стенде, приспособленном для проверки стартеров. При отсутствии соответствующего стенда стартер можно проверить следующим образом: зажав стартер в тисках, соединить клемму включателя стартера проводом сечением 35 мм2 через амперметр на 1000 ампер с отрицательной клеммой аккумуляторной батареи 6-СТ-54 (фиг. 161).

Положительную клемму аккумуляторной батареи соединить проводом сечением 35 мм2 с корпусом стартера. К корпусу и к клемме стартера подключить вольтметр. Включить стартер и дать ему поработать в течение одной минуты. Исправный стартер при напряжении в 12 вольт потребляет ток не более 75 ампер и при этом развивает не менее 5000 оборотов в минуту. Если стартер не развивает обороты или потребляет повышенный ток, его следует разобрать и отремонтировать.

После проверки работы стартера на холостом ходу его следует проверить на полное торможение.

Для этого на шестерню стартера устанавливается специальный рычаг с динамометром на конце (фиг. 161).

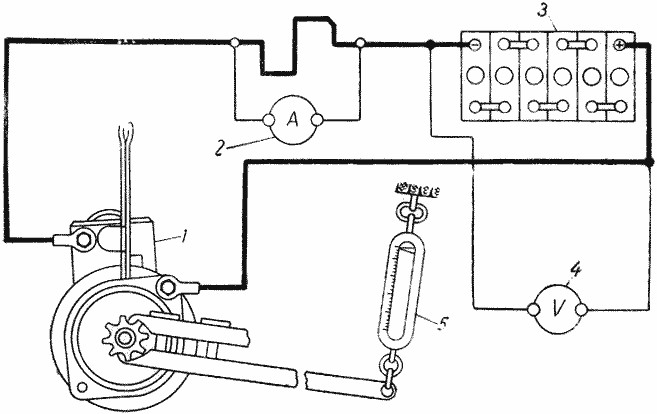

Фиг. 161. Схема стенда для проверки стартера:

1 - стартер 2 - амперметр с шунтом, 3 - аккумуляторная батарея, 4 - вольтметр, 5 - пружинный динамометр.


Включив стартер, в течение нескольких секунд снять показания приборов и динамометра. Тормозной момент определяется произведением длины рычага в метрах на показание динамометра в килограммах.

Исправный стартер при напряжении в 8 вольт потребляет ток не более 600 ампер и развивает тормозной момент примерно в 2,6 кгм.


Если при заторможенной шестерне якорь вращается, то это указывает на неисправность муфты свободного хода. Заниженный тормозной момент указывает на неисправность стартера. Для проверки стартера на полное торможение аккумуляторная батарея должна быть вполне исправной и полностью заряженной.

При испытании стартера на полное торможение следует соблюдать осторожность, так как в момент включения заторможенного стартера получается сильный рывок вала якоря.

Включатель стартера должен быть отрегулирован так, чтобы момент введения в зацепление шестерни стартера согласовывался с замыканием контактов включателя.

При нажатии на рычаг стартера 7 (фиг. 159) до отказа зазор между торцем шестерни стартера 13 и упорной шайбой 11 должен быть 0,5 - 1,5 мм.

Во время замера зазора шестерню следует слегка отжать в сторону коллектора. Если зазор выходит за пределы 0,5 - 1,5 мм, его следует отрегулировать регулировочным винтом 10 и затянуть контргайкой.

Снять крышку с включателя стартера (фиг. 160) и, нажимая на рычаг, замерить зазор между шестерней и упорной шайбой в момент замыкания главных контактов. Этот зазор должен быть в пределах от 1 мм до 4 мм.

При необходимости момент включения следует отрегулировать нажимным винтом 6. Вспомогательные контакты должны замыкаться несколько раньше или одновременно с главными.

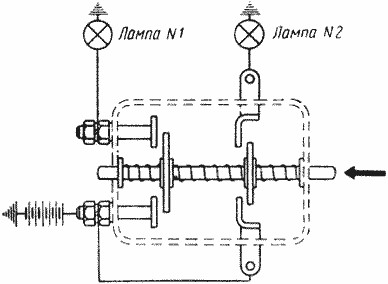

Момент замыкания контактов включателя можно определять с помощью контрольных ламп, включенных по схеме, показанной на фиг. 162. На время проверки перемычку между включателем стартера и стартером необходимо снять.
