КОРОБКА ПЕРЕДАЧ АВТОМОБИЛЯ ГАЗ-53-12

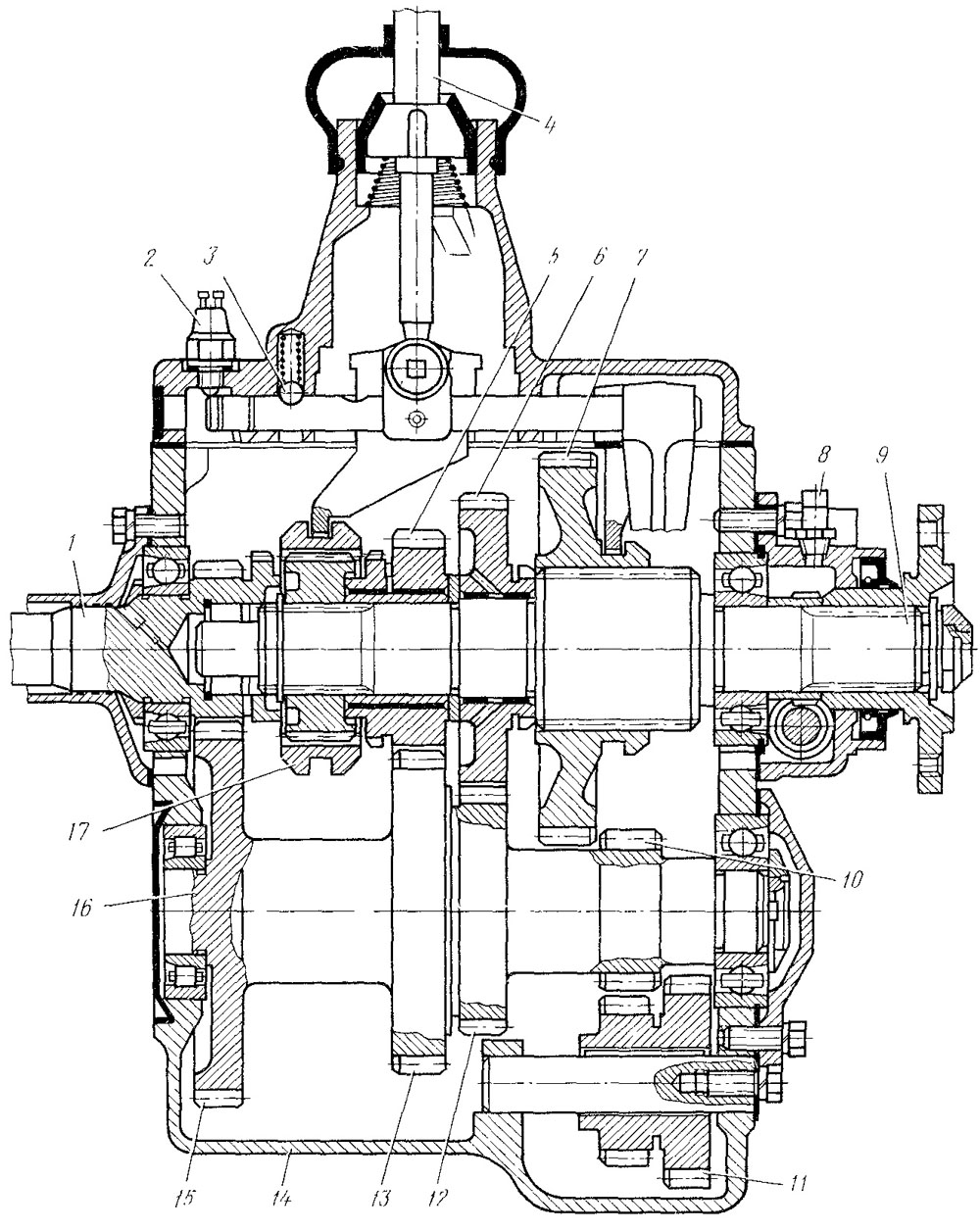

Коробка передач (рис. 100) трехходовая, четырехступенчатая. Механизм коробки передач смонтирован в литом чугунном картере, который крепится к картеру сцепления при помощи четырех шпилек, ввернутых в картер сцепления. Центрирование коробки относительно сцепления обеспечивается фланцем крышки первичного вала.

Картер 14 коробки передач имеет на правой стенке люк, который закрыт штампованной крышкой. Под крышку поставлена паронитовая прокладка. Этот люк предусмотрен для возможности установки коробки отбора мощности на моделях автомобиля, где применяется коробка передач от автомобиля ГA3-53-12. На основной модели коробка отбора мощности не ставится. Маслоналивное отверстие находится с левой стороны картера, а сливное отверстие располагается в нижней части картера. В эти отверстия ввертываются резьбовые конические пробки.

Первичный вал 1 коробки установлен на двух подшипниках. Передний подшипник смонтирован в гнезде коленчатого вала двигателя, задний — в передней стенке картера коробки передач и закреплен гайкой, навернутой на резьбу вала. Первичный вал с помощью шлицев соединен с ведомым диском сцепления. На заднем конце первичного вала имеются два зубчатых венца: один с косыми зубьями, находящийся в постоянном зацеплении с зубьями большого венца 15 блока шестерен промежуточного вала, и другой венец с прямыми зубьями, которые при включении прямой передачи входят в зацепление с муфтой. На прямозубом венце первичного вала предусмотрена выемка, которая необходима для монтажа собранного первичного вала в картере коробки передач после установки в нем блока шестерен промежуточного вала. От осевого перемещения вперед первичный вал стопорится крышкой, а от перемещения назад — упорным кольцом, вставленным в канавку шарикоподшипника.

Вторичный вал 9 установлен на двух подшипниках: на роликовом цилиндрическом, расположенном в гнезде первичного вала, и на шарикоподшипнике, размещенном в задней стенке картера. Роликоподшипник состоит из свободных роликов (без сепаратора). В осевом направлении передние концы роликов фиксируются буртиком первичного вала, а задние— упорной плоской шайбой, свободно вставленной в гнездо подшипника и застопоренной разрезным пружинным кольцом, которое установлено в канавке. На заднем конце вала за шарикоподшипником установлены и затянуты гайкой ведущая шестерня привода спидометра, фланец и шайба. Гайка кернится в паз вала. В средней части вал имеет эвольвентные шлицы, по внутренней шлифованной поверхности которых центрируется шестерня 7.

На гладкой шейке вторичного вала свободно поставлена шестерня 6 II передачи, которая имеет два зубчатых венца: первый с косым зубом для постоянного зацепления с соответствующим венцом промежуточного вала и второй с прямым зубом для зацепления с шестерней при включении II передачи. На переднем конце вторичного вала установлены и фиксируются стопорным кольцом: шлицованная ступица, стальная каленая втулка и шайба, упирающаяся в торец шейки, на которой вращается шестерня II передачи. Втулка посажена на вал плотно и фиксируется от проворачивания стопорным штифтом, один конец которого запрессован во втулку, а второй утоплен в шлицевой паз вторичного вала. На втулку свободно установлена шестерня 5 III передачи.

Для смазки трущихся поверхностей шестерен II и III передач имеются канавки на торцах шестерен и радиальные отверстия, на наружной поверхности втулки и вала (для II передачи) нарезаны спиральные канавки. Для предотвращения задиров отверстия шестерен снабжены бронзовыми втулками. Втулки растачиваются в сборе с шестернями. От осевого перемещения вторичный вал стопорится задней крышкой и упорным кольцом, установленным в канавке шарикоподшипника.
Промежуточный вал 16 выполнен в виде блока четырех шестерен, вращается на роликовом и шариковом подшипниках. Шестерни 12, 13, 15 косозубые, находятся в постоянном зацеплении с шестернями 1 (первичного), 5, 6 вторичного валов. Шестерня 10 (прямозубая) зацепляется с шестерней 7 при включении I передачи и с большой шестерней блока 11 при включении заднего хода. Промежуточный вал

фиксируется от перемещения крышкой и упорным кольцом шарикоподшипника, который закреплен на валу гайкой. Передний подшипник промежуточного вала закрыт заглушкой, запрессованной в картер заподлицо с передней стенкой. Для снятия внутреннего кольца этого подшипника на торце большого венца имеется выемка.
Передний конец оси блока шестерен заднего хода свободно вставлен в отверстие внутреннего прилива картера, а задний конец запрессован в его заднюю стенку. Ось застопорена штампованной стопорной пластиной, закрепленной болтом, а также краем прилива на задней крышке промежуточного вала, закрывающим часть торца оси. Резьбовое отверстие в оси может быть использовано для выпрес-совки ее из картера. На оси свободно вращается двухвенцовый блок шестерен, имеющий сталеалюминиевую втулку. Между зубчатыми венцами имеется кольцевая канавка, в которую входит вилка включения заднего хода.
