Разборка, ремонт и сборка сцепления автомобиля ГАЗ-53-12





Разборка нажимного диска сцепления автомобиля ГАЗ-53-12





 Перед разборкой делают метки на кожухе 11 (см, рис. 93), рычагах 5 и нажимном диске 4, чтобы сохранить балансировку при сборке. Кладут нажимной диск на подставку и устанавливают на стол пресса усилием не менее 30 кгс (рис. 95). Кожух не должен задевать за стол пресса и подставку. На кожух сверху кладут подкладку (рис. 96) так, чтобы она не закрывала три гайки крепления опорных вилок рычагов выключения сцепления. Нажимая прессом на подкладку, сжимают пружины и разгружают от усилии рычаги выключения сцепления.

Отвертывают регулировочные гайки 7(см. рис. 93) опорных вилок рычагов выключения сцепления и плавно отпускают пресс. Снимают кожух сцепления, нажимные пружины 12 и теплоизолирующие шайбы. Расшплинтовывают и вынимают оси рычагов выключения сцепления из ушков нажимного диска. Вынимают иглы подшипников: расшплинтовывают и вынимают оси рычагов выключения сцепления из опорныхвилок. Вынимают иглы подшипников.



















Рис. 95. Снятие кожуха сцепления

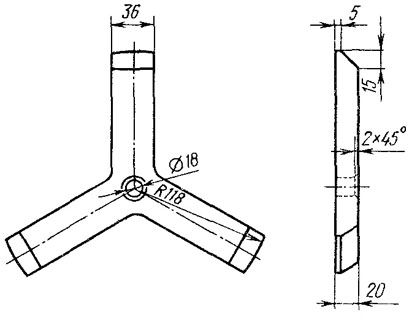

Рис. 96. Подкладка для разборки и сборки сцепления
