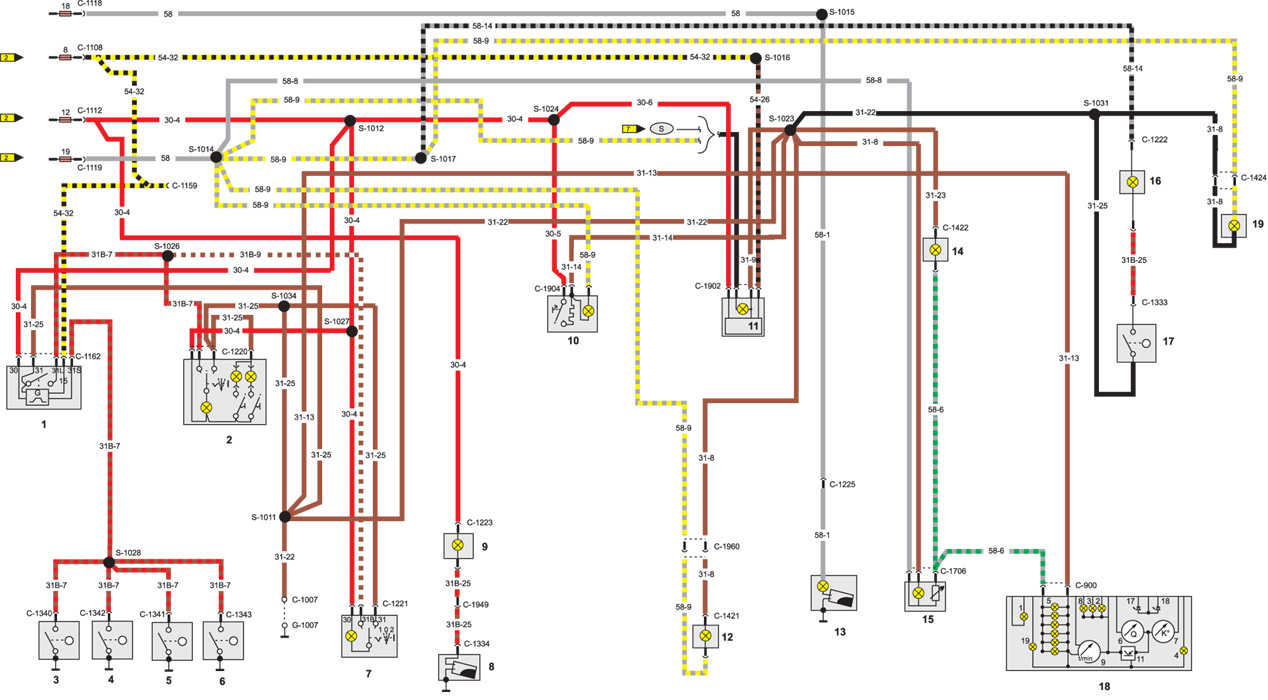

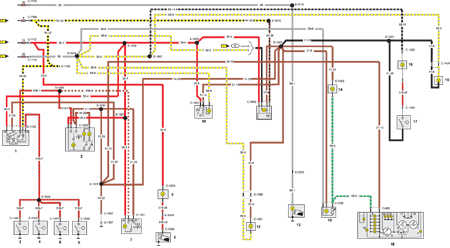

12.11.7. Схема электрического контура освещения салона
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – временной элемент задержки
выключения лампы освещения салона, 2 – лампа освещения салона, 3 – датчик открытия передней левой двери, 4 – датчик открытия задней левой двери, 5 – датчик открытия передней правой двери, 6 – датчик открытия задней правой двери, 7 – задняя лампа освещения салона, 8 – выключатель лампы освещения багажникка, 9 – лампа освещения багажника, 10 – прикуриватель, |
11 – освещение часов, 12 – освещение пепельницы, 13 – освещение моторного отсека, 14 – освещение переключателя вентиляции, 15 – освещение комбинации приборов с регулировкой интенсивности, 16 – освещение вещевого ящика, 17 – выключатель освещения вещевого ящика, 18 – комбинация приборов, 19 – освещение выключателя |
