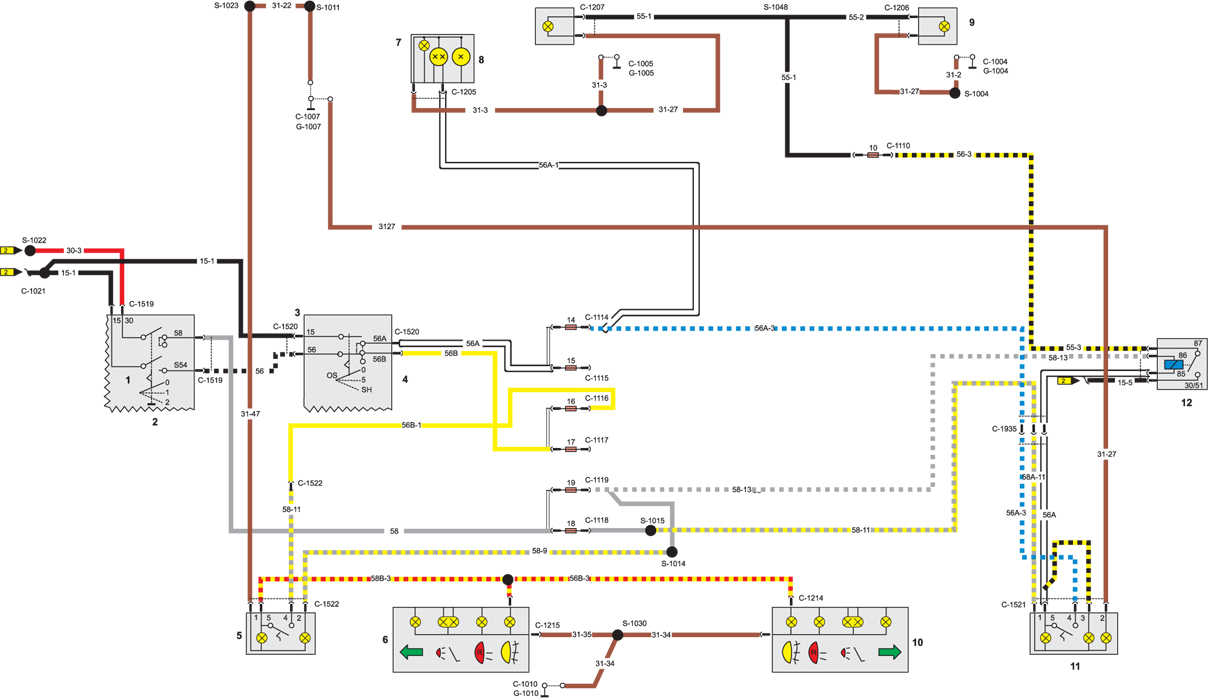

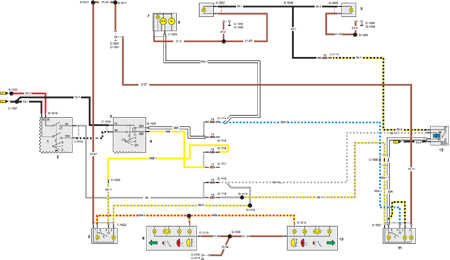

12.11.5. Схема электрического контура противотуманных фар
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – управление наружного освещения,
2 – фрагмент переключателя наружного освещения и стеклоочистителя ветрового стекла, 3 – переключатель фар дальнего и ближнего света, 4 – фрагмент многофункционального переключателя, 5 – выключатель задних противотуманных фар, |
6 – задний левый фонарь, 7 – левая главная фара, 8 – левая противотуманная фара, 9 – правая противотуманная фара, 10 – задний правый фонарь, 11 – выключатель передних противотуманных фар, 12 – реле противотуманных фар |
