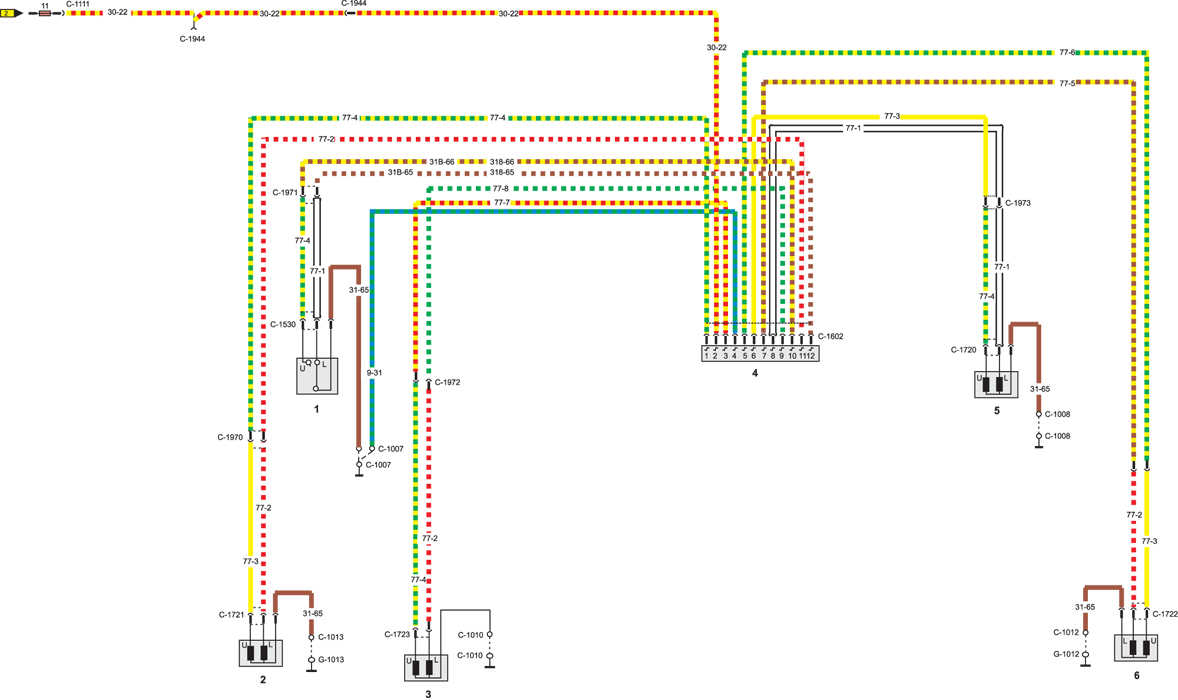

12.11.9. Схема электрического контура центральной блокировки дверей
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – блокирование передней левой двери,
2 – блокирование задней левой двери, 3 – блокирование задней двери кузова (либо крышки багажника), |
4 – реле блокирования дверей, 5 – блокирование передней правой двери, 6 – блокирование задней правой двери |
