12.11.8. Схема электрического контура обогрева, вентиляции, стеклоочистителей

ОБЩИЕ СВЕДЕНИЯ

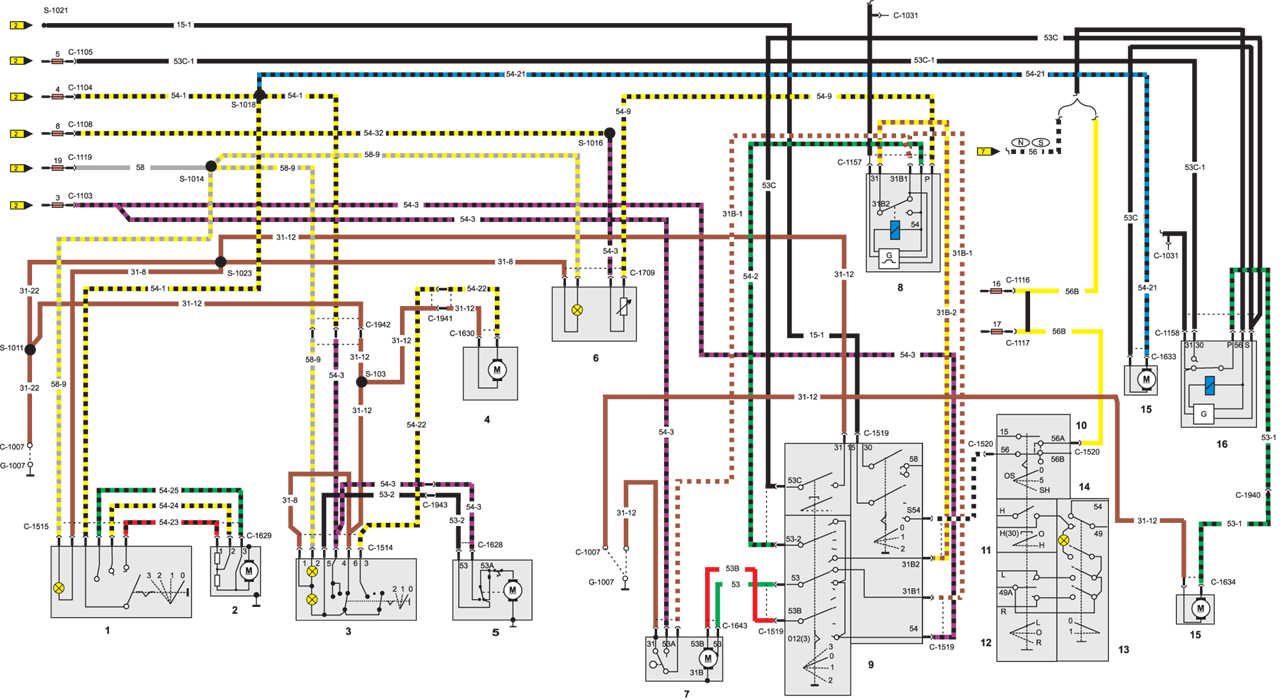

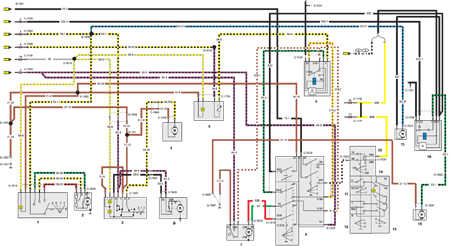

12.11.8 Схема электрического контура обогрева, вентиляции,   стеклоочистителей Форд Сиерра
1 – переключатель управления вентиляции,
2 – двигатель вентилятора,
3 – выключатель стеклоочистителя и
омывателя заднего стекла,
4 – двигатель омывателя заднего и
ветрового стекол,
5 – двигатель стеклоочистителя заднего
стекла,
6 – программатор прерывистой работы стеклоочистителя,
7 – двигатель стеклоочистителя ветрового стекла,
8 – реле прерывистой работы
стеклоочистителя,
9 – переключатель наружного
освещения и стеклоочистителя ветрового стекла,
10 – переключатель фар ближнего и дальнего света,
11 – кнопка звукового сигнала,
12 – переключатель указателей поворотов,
13 – выключатель аварийных огней,
14 – многофункциональный переключатель,
15 – двигатели стеклоочистителей
фар,
16 – реле стеклоочистителей фар
