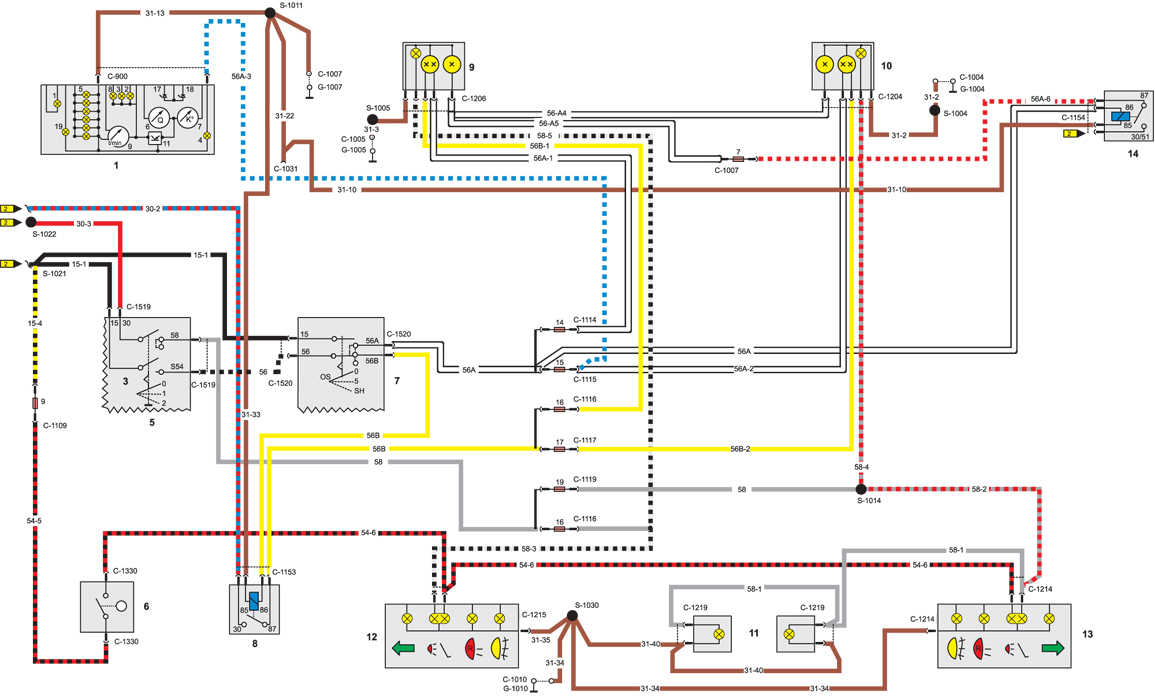

12.11.4. Схема электрического контура наружного освещения
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – комбинация приборов,
3 – управление наружным освещением, 5 – фрагмент переключателя наружного освещения и стеклоочистителя ветрового стекла, 6 – датчик фонарей торможения, |
7 – фрагмент многофункционального переключателя, 12 – задний левый фонарь, 13 – задний правый фонарь, 14 – реле фар дальнего света |
