Запасное колесо. Снятие и установка. Форд Фокус

Используйте колеса и шины только разрешенных типоразме­ров. Использование других типоразмеров может привести к по­ломке автомобиля.

  Если запасное колесо по размеру колесного диска или типо­размеру шины отличается от остальных колес, требуется со­блюдать следующие правила:

— не превышайте ограничение скорости 80 км/ч. При уста­новке запасного колеса управляемость автомобиля может ухудшиться;

— ограничьтесь поездками на минимально возможные рас­стояния;

— не устанавливайте на автомобиль несколько запасных ко­лес одновременно;

— не используйте цепи противоскольжения на этих типах колес;

— не пользуйтесь автоматической автомобильной мойкой;

— у автомобилей, оснащенных системой динамической стаби­лизации (ESP), могут проявляться некоторые необычные ходовые характеристики, возникновения которых можно избежать, от­ключив систему;

— водите автомобиль осторожно и замените запасное коле­со как только появится возможность.

Запасное колесо находится под напольным ковриком в ба­гажном отделении. Поднимите заднюю часть напольного коври­ка багажного отделения и снимите его (рис. 1.76).

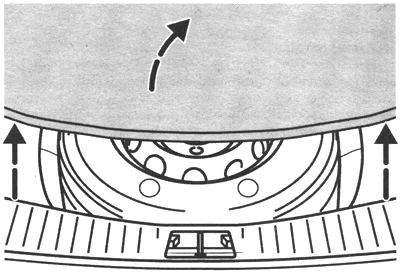

Рис. 1.76. Запасное колесо

  Полностью отверните болт, вращая его против часовой стрелки.

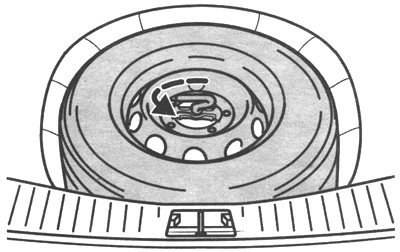

Рис. 1.77. Извлечение запасного колеса

Выньте домкрат, находящийся под запасным колесом. Установите поврежденное колесо, действуя в обратной по­следовательности.

  Автомобильный домкрат

Автомобильный домкрат допускается использовать только для замены колес. Не работайте под днищем автомобиля, под­держиваемого только домкратом.

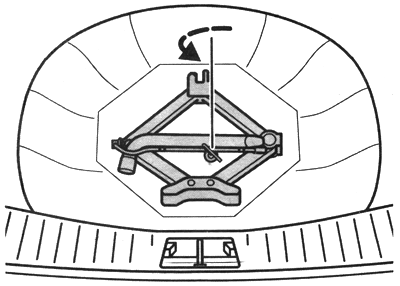

Автомобильный домкрат и колесный ключ находятся в нише для запасного колеса. Отверните удерживающий болт, вращая его против часовой стрелки, и достаньте домкрат вместе с ко­лесным ключом (рис. 1.78).

Рис. 1.78. Автомобильный домкрат

После пользования домкратом вращайте рукоятку до тех пор, пока стрелка на рычаге не окажется напротив точки на корпусе домкрата. Это необходимо для того, чтобы закре­пить колесный ключ на домкрате.

Закрепите колесный ключ на рукоятке домкрата и сложите рукоятку, чтобы она прижалась к домкрату, как показано на рисунке.

Положите домкрат в нишу для запасного колеса и закрепите его удерживающим болтом.

  Точки упора домкрата

Домкрат должен упираться только в специальные зоны, рас­положенные под порогами дверей (рис. 1.79).

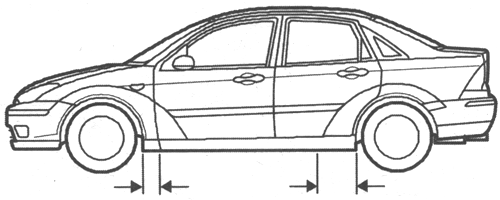

Рис. 1.79. Зоны установки автомобильного домкрата

Их можно легко найти по маленьким выемкам, расположен­ным около порогов.

Точки 1 также могут использоваться для подъемных столов, подъемников сервисных станций или подъемных стоек (рис. 1.80).

Установка домкрата в других точках может привести к значи­тельным повреждениям кузова, рулевого управления, подвески, двигателя, тормозной системы и топливопроводов.

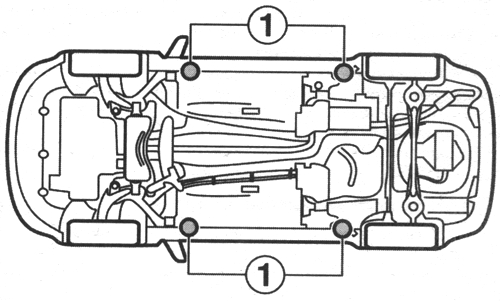

Рис. 1.80. Точки установки подъемных стоек

Автомобильный домкрат допускается использовать только для замены колес. Не работайте под днищем автомобиля Ford Focus, удер­живаемого только домкратом.

  Снятие колеса

— Убедитесь в том, что передние колеса повернуты в положе­ние для движения по прямой.

— Включите стояночный тормоз, а также первую передачу или передачу заднего хода. Если автомобиль имеет автоматичес­кую коробку передач, переведите селектор диапазонов в поло­жение Р.

— Пассажиры должны выйти из автомобиля.

— Если необходимо, во избежание отката или соскальзыва­ния автомобиля закрепите его колеса при помощи упоров.

— Вставьте плоский конец колесного ключа между колесным диском и декоративным колпаком и осторожно покачайте, что­ бы снять декоративный колпак (рис. 1.81).

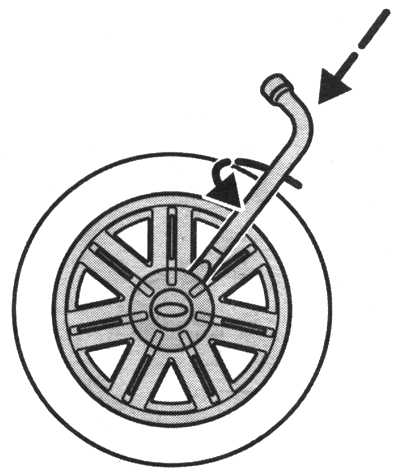

Рис. 1.81. Снятие декоративного колпака

— Если ваш автомобиль укомплектован колесами с легкос­плавными дисками и гайками-«секретками» (в зависимости от страны), установите ключ в приспособление для заворачива­ния гайки «секретки» (рис. 1.82).

— Ослабьте гайки крепления колеса.

Рис. 1.80. Точки установки подъемных стоек

  Автомобильный домкрат допускается использовать только для замены колес. Не работайте под днищем автомобиля, удер­живаемого только домкратом.

Снятие колеса

— Убедитесь в том, что передние колеса повернуты в положе­ние для движения по прямой.

— Включите стояночный тормоз, а также первую передачу или передачу заднего хода. Если автомобиль имеет автоматичес­кую коробку передач, переведите селектор диапазонов в поло­жение Р.

— Пассажиры должны выйти из автомобиля.

— Если необходимо, во избежание отката или соскальзыва­ния автомобиля закрепите его колеса при помощи упоров.

— Вставьте плоский конец колесного ключа между колесным диском и декоративным колпаком и осторожно покачайте, что­ бы снять декоративный колпак (рис. 1.81).

Рис. 1.81. Снятие декоративного колпака

— Если ваш автомобиль Ford Focus укомплектован колесами с легкос­плавными дисками и гайками-«секретками» (в зависимости от страны), установите ключ в приспособление для заворачива­ния гайки «секретки» (рис. 1.82).

— Ослабьте гайки крепления колеса.

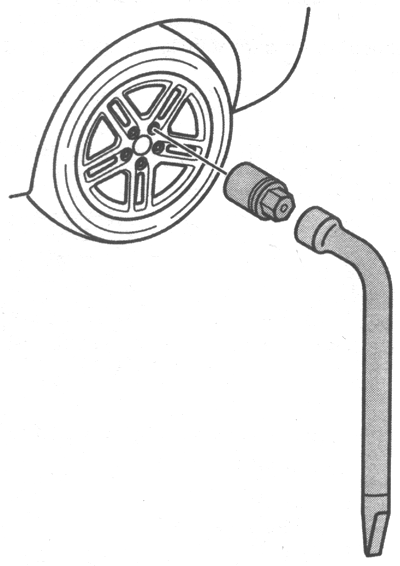

Рис. 1.82. Установка ключа в приспособление

— Установите домкрат таким образом, чтобы его основание всей своей поверхностью находилось на твердой опоре.

  Домкрат должен находиться в вертикальном положении отно­сительно точки его упора в кузов.

— Поднимайте автомобиль домкратом до тех пор, пока коле­со не приподнимется над землей.

— Отверните и снимите гайки крепления колеса, снимите колесо.

  Если ваш Ford Focus укомплектован колесными дисками из легкого сплава и гайками-«секретками», к нему прилагается сертификат с указанием серийного номера гаек колес. Вы мо­жете приобрести запасные гайки-«секретки» и приспособления для их заворачивания, предъявив этот сертификат обслуживаю­щему вас дилеру компании Ford.

Установка колеса

ВНИМАНИЕ, Запрещено крепить колесные диски из легкого сплава гайками,

предназначенными для стальных колесных дисков.

— Установите колесо на шпильки крепления колеса. Устано­вите гайки крепления колеса и затяните их по часовой стрелке.
  Проследите за тем, чтобы конусный конец гайки был обращен к колесу.

  Гайки, предназначенные для колесных дисков из легкого спла­ва, также можно использовать для крепления запасного колеса со стальным диском (рис. 1.83).

— Опустите автомобиль и уберите домкрат.

— Установите ключ поверх приспособления для заворачивания гайки «секретки» (только для колес с дисками из легкого сплава).

— Полностью затяните гайки крепления колеса в показанной на рисунке 1. 84 последовательности.

— Установите на место колесный колпак, слегка ударяя по не­му кулаком.

— Уберите приспособление для заворачивания гаек «секреток» в безопасное место. Закрепите колесный ключ на домкрате.

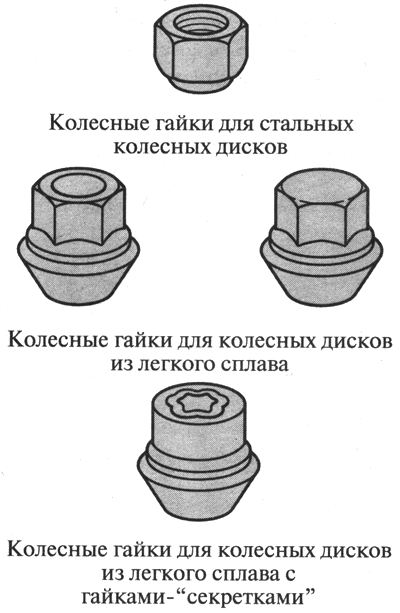

Рис. 1.83. Колесные гайки

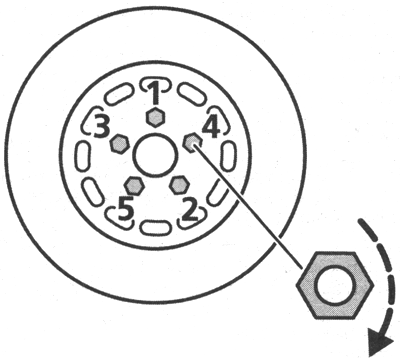

Рис. 1.84. Порядок затягивания колесных гаек

  После использования домкрата вращайте его рукоятку до тех пор, пока стрелка на рычаге не окажется напротив точки на кор­пусе домкрата. Это необходимо для того, чтобы закрепить колес­ный ключ на домкрате.

— Уберите домкрат и поврежденное колесо, действуя в об­ратной последовательности, и закрепите их.

  При первой же возможности проверьте момент затяжки гаек крепления колеса и давление воздуха в шинах.
