Снятие и установка впускного коллектора (двигатели 1,4 и 1,6 л) Форд Фокус

  Снятие

  Сбросьте давление в топливной системе. Отсоедините провод массы от аккумулятора.

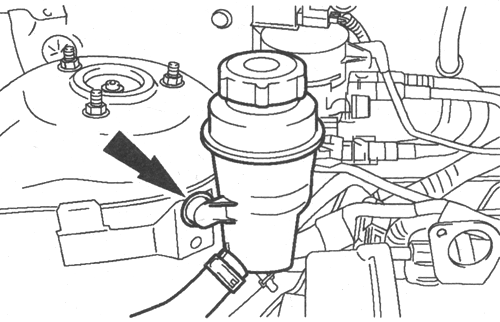

Рис. 2.6. Снятие бачка усилителя рулевого управления

  Высвободите бачок усилителя рулевого управления и отложи­те его в сторону (рис. 2.6).

  Ослабьте натяжение приводного ремня и снимите его (рис. 2.7).

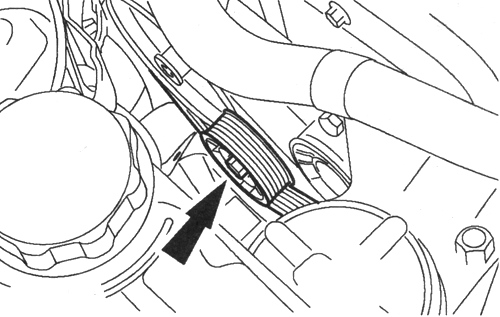

Рис. 2.7. Ослабление натяжения приводного ремня

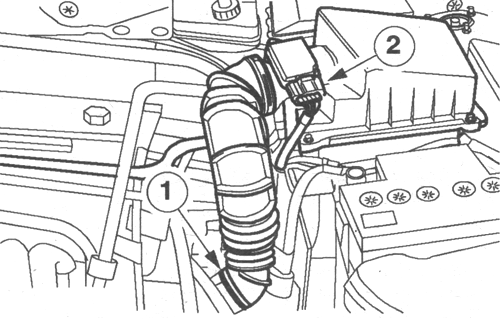

  Снимите воздушный фильтр вместе со шлангом воздухозабора (рис. 2.8).

1. Шланг воздухозабора.

2. Рассоедините штекерный разъем датчика массового рас­хода воздуха (датчик MAF).

  Отсоедините шланг PCV от крышки головки цилиндров.

Рис. 2.8. Крепление воздушного фильтра и шланга

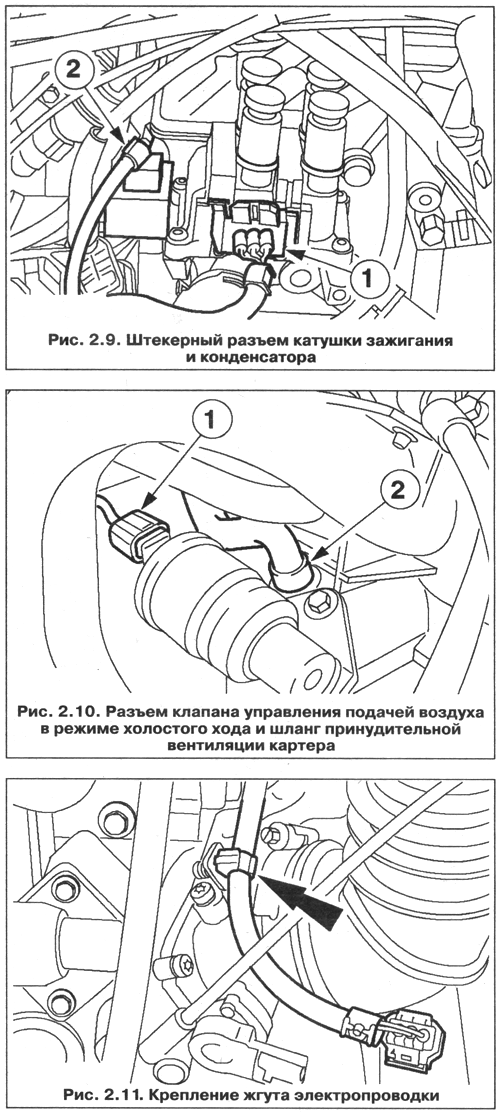

  Рассоедините штекерный разъем (рис. 2.9).

1. Катушка зажигания (EI).

2. Конденсатор.

  Рассоедините разъем и отсоедините шланг (рис 2.10).

1. Разъем клапана управления подачей воздуха в режиме хо­лостого хода (IAC).

2. Принудительная вентиляция картера.

  Отсоедините шланги и рассоедините штекерные разъемы. Вакуумный шланг вакуумного усилителя тормозов Вакуумный шланг управления давлением топлива Штекерный разъем датчика положения дроссельной заслон­ки (датчика ТР).

  Штекерный разъем датчика детонации (KS) Высвободите жгут электропроводки (рис. 2.11).

  Отсоедините трос акселератора.

  Рассоедините штекерные разъемы форсунок и положите жгут электропроводки двигателя на крышку крышки головки цилиндров.

  Освободите зажимы разъемов форсунок (рис. 2.12).

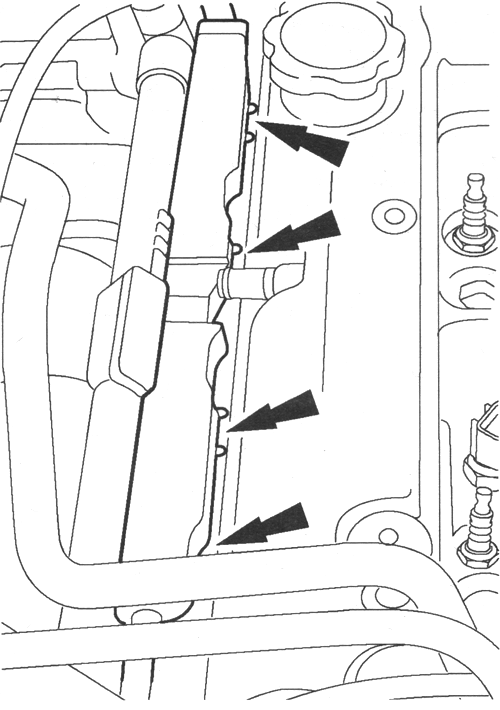

Рис. 2.12. Зажимы разъемов форсунок

13. Отсоедините генератор (рис. 2.13).

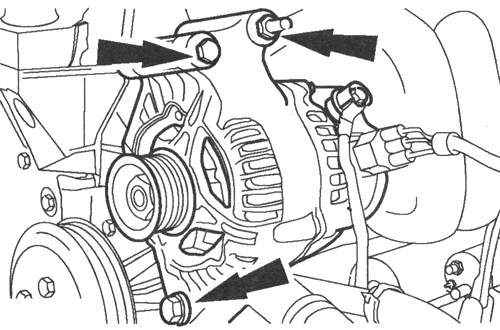

Рис. 2.13. Крепление генератора

ПРИМЕЧАНИЕ, Ниппели питающих топливопроводов окрашены в белый цветили

распознаются по белому кольцу. Ниппели возвратных топливопроводовокраше- — красный цвет или распознаются по красному кольцу.

  Отсоедините топливопроводы (рис. 2.14).

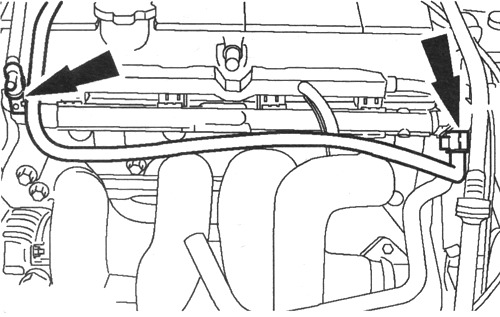

Рис. 2.14. Крепление топливопроводов

  Отсоедините топливный коллектор вывернув два болта (рис. 2.15).

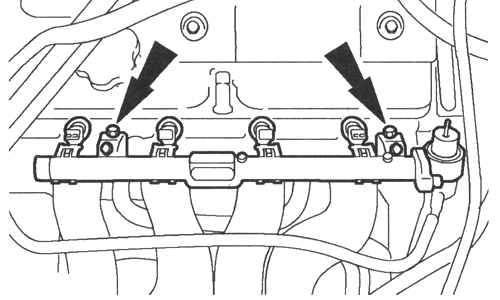

Рис. 2.15. Крепление топливного коллектора

  Отсоедините впускной коллектор (рис. 2.16).

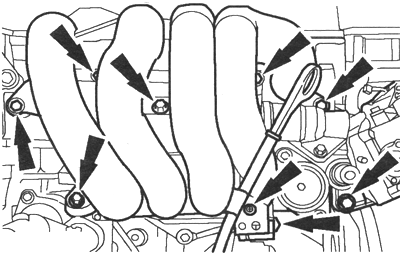

Рис. 2.16. Болты крепления впускного коллектора

  Отсоедините кронштейн трубки щупа указателя уровня масла. Отсоедините вакуумную магистраль угольного фильтра (рис. 2.17).

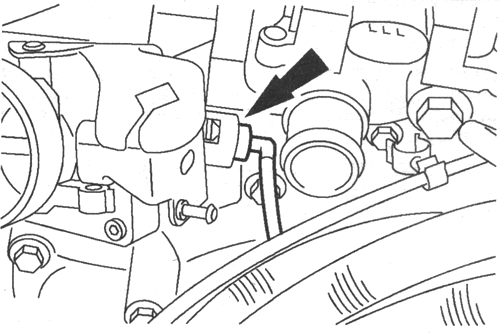

Рис. 2.17. Вакуумная магистраль угольного фильтра

Снимите впускной коллектор.

  Установка

Выверьте положение впускного коллектора и установите ва­куумную магистраль угольного фильтра EVAP.

Установите впускной коллектор. Используйте новую двухсек­ционную прокладку.

Установите кронштейн щупа указателя уровня масла.

ВНИМАНИЕ, Не наносите силиконовую смазку на уп-лотнительные кольцакруглого сечения форсунок, т.к. это может

 привести к закупорке форсунок.

ПРИМЕЧАНИЕ. Установите новые уплотнительные кольца круглого сечения

форсунок.

Установите топливный коллектор.

Перед установкой нанесите на уплотнительные кольца круг­лого сечения форсунок чистое моторное масло.

Подсоедините топливопроводы.

Подсоедините генератор.

Состыкуйте разъем форсунки.

Зафиксируйте кронштейн шланга в требуемом положении.

Подсоедините трос акселератора.

Установите зажим.

Вверните трос в кронштейн.

Зафиксируйте жгут электропроводки в требуемом положении.

Подсоедините шланги и состыкуйте штекерные разъемы.

Состыкуйте разъем и подсоедините шланг.

Состыкуйте штекерный разъем.

Установите воздушный фильтр вместе со шлангом воздухо-забора.

Подсоедините шланг PCV к крышке головки цилиндров.

Наденьте и натяните приводной ремень.

Зафиксируйте бачок усилителя рулевого управления.

Подсоедините провод массы к аккумулятору.

Выполните процедуру инициализации электродвигателей стеклоподъемников окон дверей.
