Снятие и установка клапанов Форд Фокус

Снятие

Снимите головку цилиндров.

ВНИМАНИЕ. Сохраните толкатели клапанов в порядке для последующейустановки.

Снимите толкатели клапанов.

ПРИМЕЧАНИЕ. Вставьте деревянные клинья в выемки камер сгорания,

имеющиеся в головке цилиндров, таким образом, чтобы при снятии клапаныудерживались на месте.

Установите специальные инструменты. Снимите пружины клапанов. Сожмите пружины клапанов. Снимите сухари.

Снимите тарелки пружин клапанов и пружины клапанов. Используя специальный инструмент, снимите маслоотражательные колпачки клапанов (рис. 2.31).

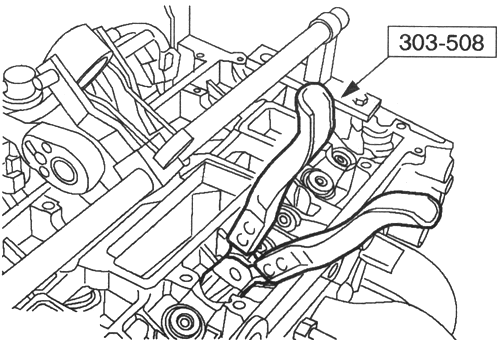

Рис. 2.31. Снятие маслоотражательных колпачков

Отбракуйте маслоотражательные колпачки клапанов за их ненадобностью. Снимите клапаны.

Установка

Нанесите на шток клапана чистое моторное масло.

Установите клапаны.

Установите установочную втулку на шток клапана над канавкой для сухарей (для наглядности клапан показан снятым).

ВНИМАНИЕ. Маспоотражатеяьный колпачок для впускного клапана имеетзеленый цвет. Маслоотражатель-ный колпачок для выпускного клапана имееткоричневый цвет

Вставьте деревянные клинья в выемки камер сгорания, имеющиеся в головке цилиндров, таким образом, чтобы при установке клапаны удерживались на месте.

Установите новые маспоотражательные колпачки штоков клапанов.

Нанесите на выступ маслоотражательного колпачка клапана и шток клапана чистое моторное масло.

Используя специальный инструмент, установите маслотражательные колпачки клапанов.

Используя специальный инструмент, установите пружины клапанов.

Установите тарелки пружин клапанов и пружины клапанов.

Сожмите пружины клапанов.

Установите сухари клапанов.

Снимите специальные инструменты.

ВНИМАНИЕ. Толкатели клапанов должны быть установлены в их исходноеположение.

Установите толкатели клапанов. Установите головку цилиндров.
