Снятие и установка распределительных валов двигателя Форд Фокус









  Снятие

  Снимите ремень газораспределительного механизма. Заблокируйте, используя специальный инструмент (рис. 2.32).

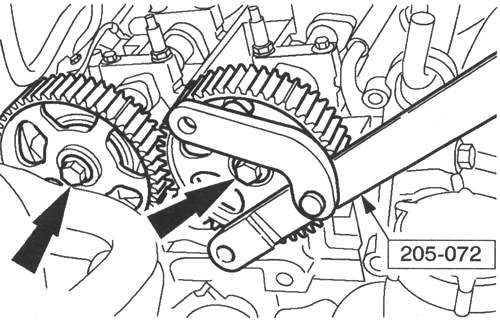

Рис. 2.32. Блокировка шкивов распределительных валов



  Снимите шкивы с распределительных валов.

ПРИМЕЧАНИЕ. Сохраните крышки подшипников в порядке для последующей

установки. Идентификаци­онные номера указаны на наружной поверхностикры­шек подшипников распределительных валов.

  Отпустите каждый болт крепления крышки подшипника рас­пределительного вала на один оборот настолько, чтобы отпус­тить распределительный вал (рис. 2.33).



Рис. 2.33. Порядок ослабления болтов крепления крышек

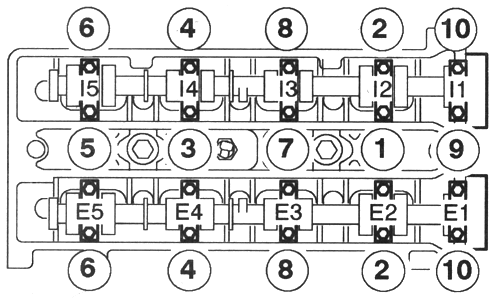

подшипников распределительных валов





  Отсоедините крышки подшипников распределительных валов. Снимите масляное уплотнение распределительного вала.

ПРИМЕЧАНИЕ. Сохраните толкатели клапанов в по­рядке для последующейустановки.

  Используя специальный инструмент 303–196, снимите толка­тели клапанов и регулировочные прокладки клапанов.

  Установка

  Установите толкатели клапанов и регулировочные проклад­ки, соблюдая правильную последовательность. Установите толкатели клапанов.

ПРИМЕЧАНИЕ. Идентификационные номера указаны на наружной поверхности

крышек подшипников рас­пределительных валов.

  Нанесите герметик на указанные места на крышке подшипни­ка №1 распределительного вала и на ответную поверхность го­ловки цилиндров (рис. 2.34).



Рис. 2.34. Места нанесения герметика







  Установите распределительный вал на место таким образом, чтобы ни один из кулачков не находился в положении полного подъема.

  Нумерация крышек подшипников распределительных валов начинается со стороны ремня газораспределительного механизма с символа Е1 на выпускной стороне и II на впускной сто­роне (рис. 2.35).

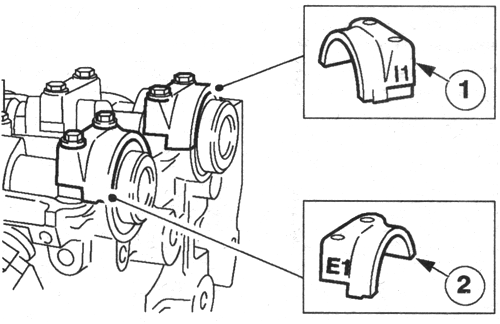

Рис. 2.35. Нумерация крышек подшипников распределительных валов



ПРИМЕЧАНИЕ. Выпускной распределительный вол имеет дополнительный

кулачок для датчика положения распределительного шала (СМР).

  Установите крышки подшипников распределительных валов и распределительные валы.

  Перед установкой смажьте распределительные валы и под­шипники распределительных валов, используя моторное масло

  Установите крышки подшипников распределительных валов и затяните болты, работая в три стадии (рис. 2.36).



Рис. 2.36. Порядок затягивания болтов крепления крышек

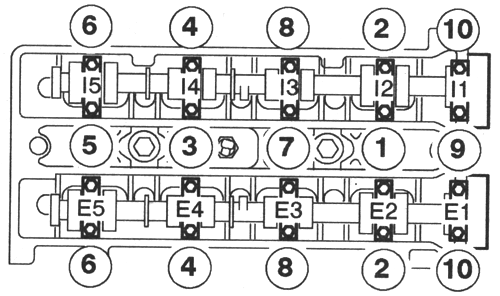

подшипников распределительных валов





Стадия 1: На пол-оборота каждый болт до тех пор, пока крышка подшипника не войдет в контакт с головкой цилиндров.

Стадия 2: 7 Нм.

Стадия 3: 45 градусов.

  Отрегулируйте клапанные зазоры.

  Используя специальный инструмент, установите новое масля­ное уплотнение распределительного вала (рис. 2.37).

  Нанесите на распределительный вал и уплотнительный вы­ступ масляного уплотнения моторное масло.

  Установите шкивы распределительных валов таким образом, чтобы они могли вращаться.

  Установите ремень газораспределительного механизма.

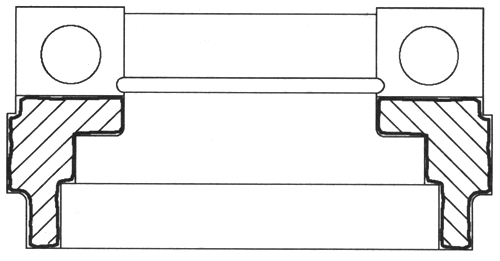

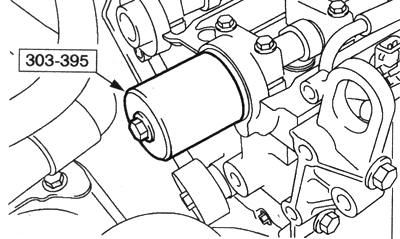

Рис. 2.37. Установка нового масляного уплотнения
