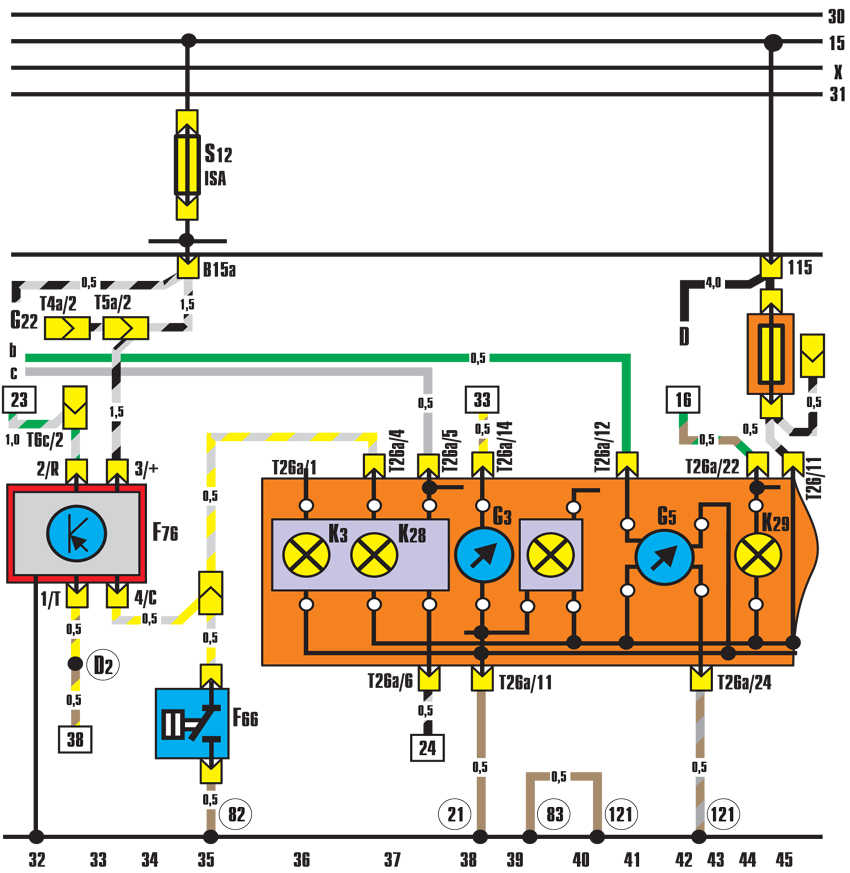

12.9.27 Корпус панели приборов - электросхема (Audi 100)

12.3.27. Корпус панели приборов

ОБЩИЕ СВЕДЕНИЯ




D – выключатель стартера;
F66 – датчик уровня охлаждающей жидкости;
F76 – электронный термовыключатель;
G3 – указатель температуры охлаждающей жидкости;
G5 – тахометр;
G22 – датчик спидометра;
J6 – стабилизатор напряжения;
К3 – контрольная лампа давления масла;
К28 – контрольная лампа температуры охлаждающей жидкости и низкого уровня охлаждающей жидкости;
К29 – контрольная лампа прогрева свечей накаливания;
S12 – предохранитель в блоке предохранителей;
S26 – предохранитель на дополнительной плате;
Т4–4-контактный разъем (черный) за панелью приборов;

Т4а – 4-контактный разъем за консолью;
Т5а – 5-контактный разъем (коричневый) за панелью приборов;
Т6с – 6-контактный разъем (черный) за панелью приборов;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
Т26–26-контактный разъем (черный) на панели приборов;
Т26а – 26-контактный разъем на панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;
121 – соединение с «массой» 1 в переднем жгуте проводов справа;
D2 – соединение в переднем жгуте проводов справа (датчик
температуры);
83 – соединение с «массой» 1 в переднем жгуте проводов справа
