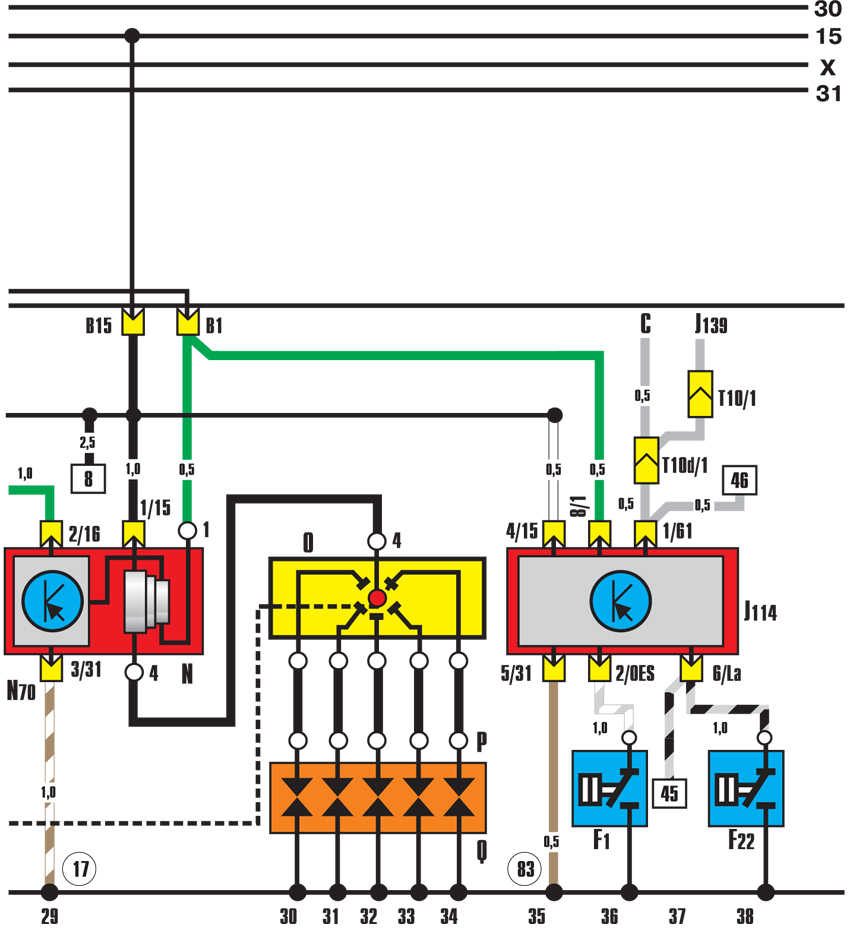

12.9.21 Система зажигания, устройство контроля давления масла - электросхема (Audi 100)

12.3.21. Система зажигания, устройство контроля давления масла

ОБЩИЕ СВЕДЕНИЯ



С – генератор;
F1 – датчик давления масла (0,18 МПа);
F22 – датчик давления масла (0,03 МПа);
J114 – блок контроля давления масла;
J139 – блок управления электростеклоподъемниками и люком в крыше;
N – катушка зажигания;
N70 – катушка зажигания;
О – распределитель зажигания;
Р – наконечники свечей зажигания;

Q – свечи зажигания;
Т10–10-контактный разъем (голубой) за панелью приборов;
T10d – 10-контактный разъем (желтый) за панелью приборов;
17 – точка «массы» на впускной трубе;
83 – соединение с «массой» 1 в переднем жгуте проводов справа;
D9 – «плюсовое» соединение (15) через предохранитель 24 в переднем жгуте проводов справа
