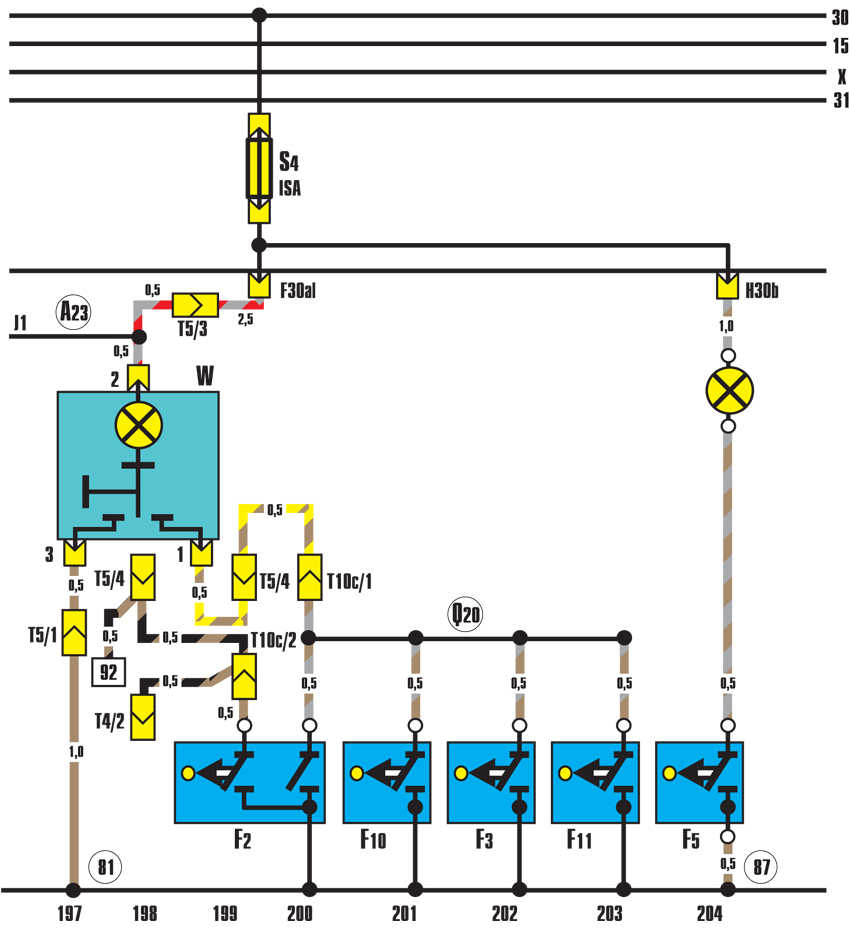

12.9.18 Внутреннее освещение багажника - электросхема (Audi 100)

12.3.18. Внутреннее освещение багажника

ОБЩИЕ СВЕДЕНИЯ



F2 – дверной выключатель (спереди слева) с контактом для звукового сигнала;
F3 – дверной выключатель (спереди справа);
F5 – выключатель освещения багажника;
F10 – дверной выключатель (сзади слева);
F11 – дверной выключатель (сзади справа);
S4 – предохранитель в блоке;
Т4–4-контактный разъем (черный) за панелью приборов;
Т5–5-контактный разъем (черный) за панелью приборов;
Т10с – 10-контактный разъем (черный) за панелью приборов;
W – передний плафон освещения салона;
W3 – плафон освещения багажника;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
87 – соединение с «массой» 1 в заднем жгуте проводов;
А23 – «плюсовое» соединение (30а1) в жгуте проводов панели приборов;
Q20 – соединение 1 (дверной выключатель) в жгуте проводов стеклоподъемника
