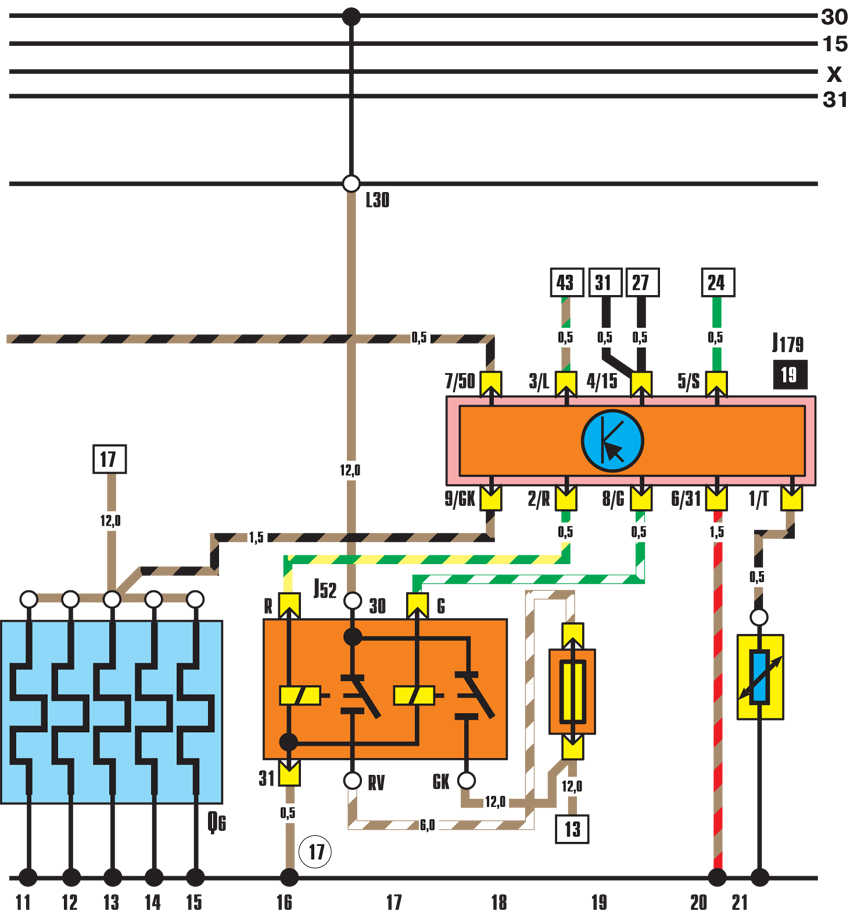

12.9.25 Калильные свечи, реле калильных свечей - электросхема (Audi 100)

12.3.25. Калильные свечи, реле калильных свечей

ОБЩИЕ СВЕДЕНИЯ



G62 – датчик температуры охлаждающей жидкости (2312);
J52 – реле калильных свечей (4111);
J179 – блок управления автоматической регулировкой времени подогрева (4112);
N36 – дополнительный резистор автоматического устройства запуска;
Q6 – калильная свеча;
18 – точка «массы» на блоке двигателя;
83 – соединение с «массой» в переднем жгуте проводов справа
