12.9.24 Аккумулятор, стартер, генератор (дизельный двигатель) - электросхема (Audi 100)

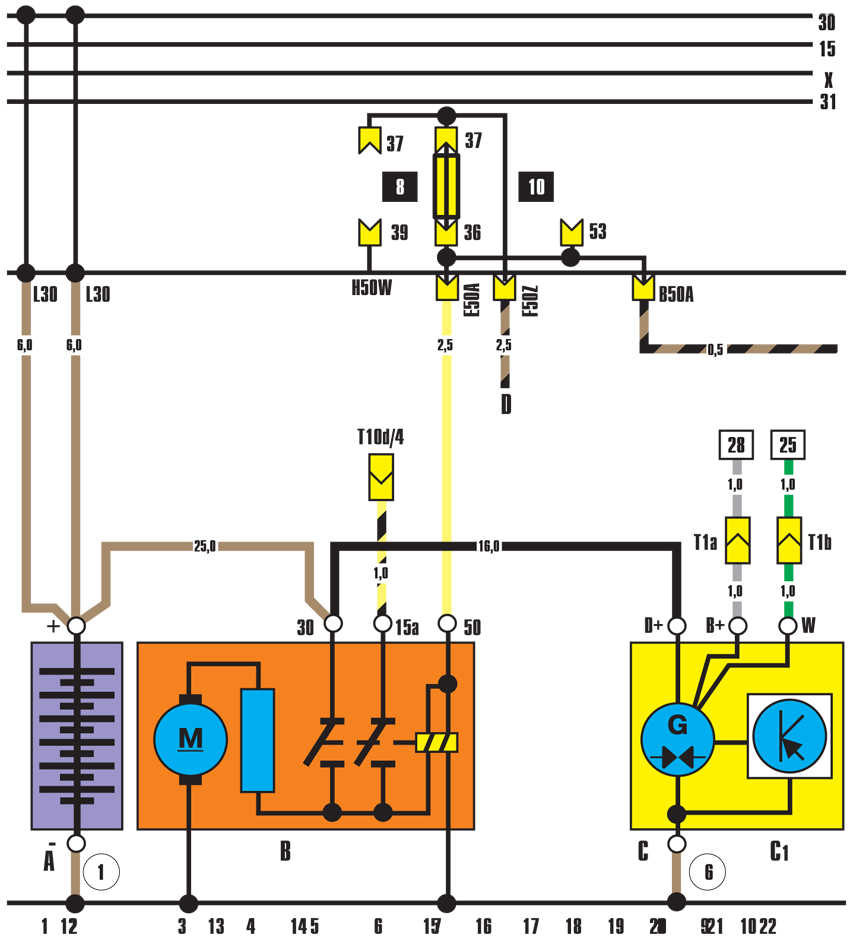

12.3.24. Аккумулятор, стартер, генератор (дизельный двигатель)

ОБЩИЕ СВЕДЕНИЯ



А – аккумулятор;
В – стартер;
С – генератор;
С1 – регулятор напряжения;
D – выключатель стартера;
Т1а – 1-контактный разъем справа в моторном отсеке;
T1b – 1-контактный разъем справа в моторном отсеке;
T10d – 10-контактный разъем (желтый) за панелью приборов;
1 – провод «массы» «аккумулятор – стартер»;
6 – провод «массы» двигателя
