Водолазный комплекс английских ВМС

Водолазный комплекс английских ВМС предназначен для выполнения сложных спасательных работ на глубинах до 330 м (1000 фут) в течение 10 сут.

Комплекс (рис. 7.11) состоит из двух жилых камер, переходной камеры, водолазного колокола, главного пульта управления, спуско-подъемного устройства и вспомогательного оборудования.

Жилые (декомпрессионные) камеры, рассчитанные на четырех человек каждая, имеет форму горизонтальных цилиндров и являются двухотсечными, имеющими жилой и санитарный отсеки.

Жилой отсек длиной около 5,5 м оборудован четырьмя койками, столом, системой водяного отопления и имеют два иллюминатора и шлюз. Люк, которым жилая камера стыкуется с переходной камерой, расположен сбоку. Санитарный отсек, отделенный от жилого переборкой с переходным люком, оборудован умывальником, душем и туалетом. На нем установлен входной люк, что позволяет использовать санитарный отсек как

предкамеру для входа и выхода из жилого отсека без снижения в нем' давления.

Переходная камера в форме вертикального цилиндра имеет верхний люк для стыковки с водолазным колоколом и два боковых люка для присоединения жилых камер. Камера оборудована иллюминаторами, шлюзом и средствами жизнеобеспечения, так же как и жилые камеры, что позволяет находиться в ней водолазам при снижении или повышении давления.

Особенностью комплекса является то, что он кроме главного пульта управления, с которого контролируется и регулируется поддержание жизненных условий в камерах и колоколе, имеет внутренние пульты в колоколе и жилых камерах, на которые может быть передано управление с главного пульта. Комплекс снабжен запасами газовых смесей и газов, находящихся в батареях баллонов.

Оснащение средствами освещения, связи, телевидения и дистанционного контроля за составом газовых смесей и температурой в камерах и колоколе выполнено так же, как и у ранее описанных водолазных комплексов других фирм.

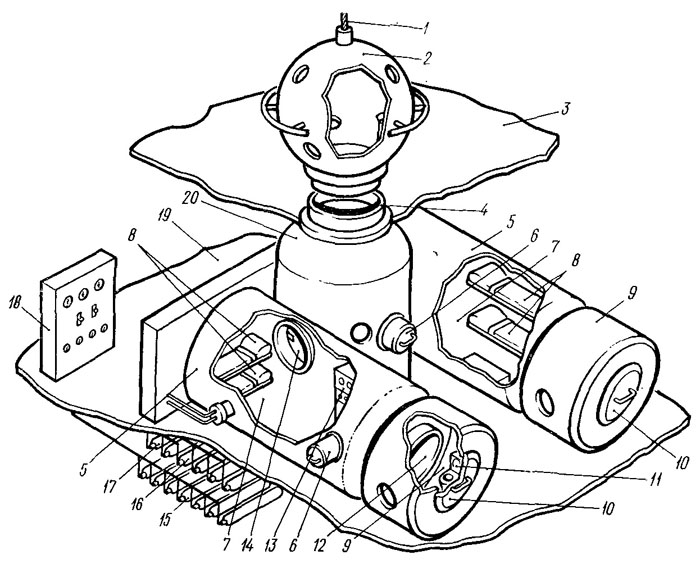

Рис. 7.11. Судовой водолазный комплекс английских ВМС:
1 — спускоподъемный трос; 2 — водолазный колокол; 3 — верхняя палуба; 4 — комингс присоединения колокола; 5 — жилые камеры; 6— шлюзы для передачи предметов; 7 — жилые отсеки; 8 — койки; 9 — шлюзовые отсеки; 10 — входные люки; 11 —туалет; 12 — переходной люк между отсеками; 13 — внутренний пульт; 14 — переходной люк между камерами; 15 — батарея баллонов с гелием; 16 — батарея баллонов с воздухом; 17— батарея баллонов с кислородом; 18 — главный пульт управления; 19 — рабочая палуба; 20 — переходная камера.
