Комплексы для водолазных
спусков с длительным пребыванием под давлением
Водолазный комплекс фирмы «Оушен системе» (США)
Водолазный комплекс фирмы «Оушен системе» (США) для
спусков на глубины до 460 м является одним из совершенных современных
комплексов, в создании которого учтен опыт разработок, ведущихся этой
фирмой более 15 лет. Особенность этого комплекса в том, что сделан он по
модульному принципу и может комплектоваться на различное число
водолазов.
Основные части комплекса: два типа жилых камер, приемовыходной отсек и
водолазный колокол, основные данные которых приведены в табл. 7.2.
Таблица 7.2. Технические данные водолазного
комплекса фирмы «Оушен системе»
Характеристики
Водолазный
колокол
Пр иемо- выходной
отсек
Жилые камеры
I
II
Форма
Рабочее давление,
МПа (кгс/см2)
Диаметр, м Длина, м
Высота, м
Объем внутренний, м3
Масса, т
Вместимость, чел.
Сфера
4,51 (46)
1,63
2,80 3,1+1,8 4,80 2
Вертикальный
цилиндр 4,51 (46)
1,68
2,60
4,80
5,70
Вертикальный
цилиндр 3,53(36)
2,24
3,35
2,57
7,50
10,80
2
Горизонтальный
цилиндр 3,53 (36)
2,24
4,60
2,36
13,30
14,90
4
Водолазный колокол состоит из сферической части и расположен снизу
выходной шахты, через которую водолазы выходят в воду и колокол
стыкуется с приемо-выходным отсеком.
С поверхности в колокол по шланг-кабелю подается газовая смесь для
повышения в нем давления и обеспечения работы водолазного снаряжения,
горячая вода для обогрева водолазов, электроэнергия для освещения
колокола, подводных светильников и для блока поглощения углекислого
газа.
Колокол оснащен аварийной аккумуляторной батареей и аварийной системой
газоснабжения с запасом газовых смесей в баллонах, установленных снаружи
его корпуса. Запас газа в баллонах (приведенный к нормальному давлению)
достаточно велик — газовая смесь 76,5 м3 и кислород 18,5 м3.
Приемо-выходной отсек имеет сверху стыковочный узел с люком для
водолазного колокола и два люка сбоку для присоединения жилых камер.
Диаметр всех люков в свету 622 мм.
Жилые камеры типа I имеют два люка:
присоединительный и выходной, камеры типа II имеют два одинаковых люка,
расположенных в днищевой части и сбоку, которые можно использовать как
присоединительные или выходные.
Приемо-переходной отсек и жилые камеры оборудованы автоматическими
системами жизнеобеспечения, поддерживающими нужное содержание кислорода,
допустимую концентрацию углекислого газа и температуру в заданных
пределах.
Система жизнеобеспечения имеет два контура: основной, расположенный вне
камеры, и внутренний. Основной контур обеспечивает подачу газовых
смесей, а также горячей и холодной воды для обогрева (охлаждения) камеры
и включает рефрижераторную установку, два насоса и теплообменники.
Внутренний контур имеет обогреватель и холодильник для изменения
температуры газовой смеси. Он обеспечивает ее циркуляцию и очистку от
углекислого газа. В систему жизнеобеспечения входит устройство для
подачи кислорода к дыхательным маскам.
Санитарная система, которой оборудованы камеры, обеспечивает подачу
горячей и холодной воды для умывальника, душа и унитаза, а также слив
воды из камеры. Конструктивно санитарная система сделана в виде блока,
установленного на салазках и соединенного с камерой шлангами. В состав
блока входят электронасос высокого давления, буферная емкость,
электрообогреваемая расходная емкость, распределитель и манометры.
Горячая и холодная вода подается в камеры раздельно под давлением 4,80
МПа (49 кгс/см2), в камерах же установлены редукторы, поддерживающие
давление воды на 0,19—0,29 МПа (2—3 кгс/см2) больше давления газовой
смеси в камере.
Описанные приемо-выходной отсек и жилые камеры двух типов позволяют
создавать комплекс во многих вариантах (рис. 7.10) на 2, 4, 6 или 8
водолазов в зависимости от его назначения и условий размещения на судне.
Принятая из коммерческих соображений такая система комплектации является
положительным качеством комплекса, выгодно отличая его от других
образцов.
Контроль и управление всеми фазами водолазных спусков осуществляют из
специальной кабины, к которой подключаются все части комплекса. Кабина
выполнена из стальных листов с размерами: длина 7,4 м, ширина 3,7 м и
высота 2,3 м, масса с оборудованием 2,7 т. Стены кабины имеют
теплоизоляцию, а внутри нее установлена система кондиционирования
воздуха, что обеспечивает нормальную эксплуатацию в различных
климатических условиях.
Соединена кабина шлангами и трубопроводами с батареями баллонов с
запасами газов и газовых смесей и, естественно, с водолазным колоколом,
приемо-выходным отсеком и жилыми
камерами. Она оборудована переключающими вентилями,
предохранительными клапанами, редукторами, манометрами, дистанционными
газоанализаторами и термометрами, электроприборами и часами.
Газоанализаторы и термометры позволяют вести непрерывный контроль за
содержанием кислорода и углекислого газа в газовых смесях, которыми
дышат водолазы, а также их температурой. Из кабины ведут управление
гидравлическими и электрическими приводами спуско-подъемного устройства
для спуска и подъема водолазного колокола.

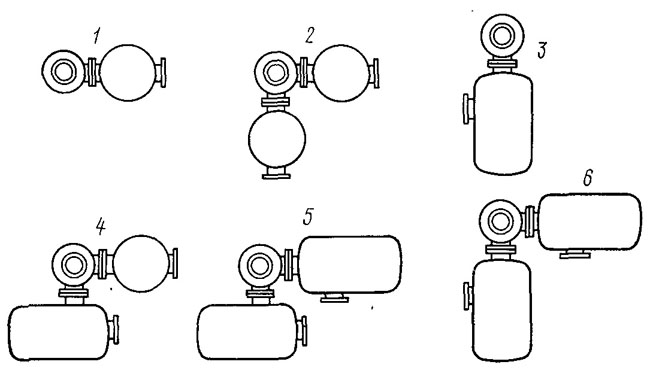

Рис. 7.10. Схемы (варианты) присоединения жилых
камер к приемо-переходному отсеку:
1 — малая камера (2 чел.); 2 — две малых камеры (4 чел.); 3 — большая
камера (4 чел.); 4 — большая и малая камеры (6 чел.); 5 — две больших
камеры параллельно (8 чел.); 6 — две больших камеры под углом (8 чел.)
