Комплексы для водолазных спусков с длительным пребыванием под давлением

Водолазный комплекс ABS IV фирмы «Оушен системе» (США)

Водолазный комплекс ABS IV фирмы «Оушен системе» (США) создавался, в отличие от двух предыдущих, для гражданских нужд, поэтому основное внимание было обращено на его упрощение и снижение стоимости. Основное назначение комплекса — выполнение непродолжительных водолазных работ (несколько суток) на глубинах 180—300 м.

Комплекс (рис. 7.9) состоит из жилой (декомпрессионной) камеры и водолазного колокола, а также придаваемой дополнительной жилой камеры, которую используют для более продолжительных работ. Водолазный колокол имеет форму сферы диаметром 1,63 м и массой 3,5 т; рассчитан он на размещение

2 человек. Колокол прост по устройству и рассчитан на снабжение газовыми смесями по шлангу с поверхности. Жилая (декомпрессионная) камера, рассчитанная на рабочее давление 17,65 кПа (18 кгс/см2), цилиндрической формы, длина ее 4,8 м, а внутренний диаметр всего 1,35 м; масса камеры 6,1 т. Камера имеет два отсека: жилой для двух водолазов и переходный с шахтой для стыковки с водолазным колоколом. На камере установлено 4 люка: приемо-выходной на шахте, выходной на жилом отсеке, стыковочный на переходном отсеке для стыковки с дополнительной жилой камерой и переходный на переборке между отсеками.

Дополнительная жилая камера сделана в виде вертикального цилиндра диаметром 2,24 м с внутренним объемом 7,5 м3.

Жизненные условия для водолазов в этой камере значительно лучше, чем в тесном жилом отсеке основной камеры.

Вспомогательное оборудование комплекса сделано примерно таким же, как и у ранее описанных, но с максимальным упрощением для снижения стоимости комплекса.

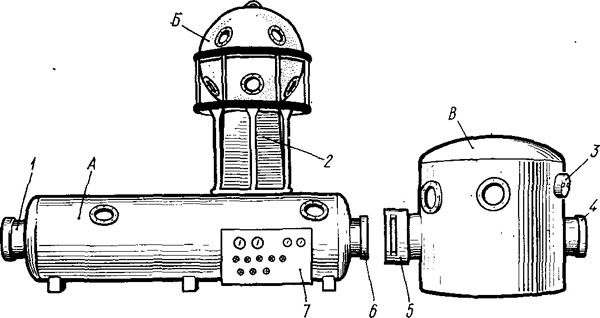

Рис. 7.9. Судовой водолазный комплекс ABS IV.
А — основная жилая камера; Б — водолазный колокол; В — дополнительная жилая камера; I и 4 — выходные люки; 2 — шахта; 3—шлюз; 5 — стыковочный узел; 5 — стыковочный люк; 7 — пульт управления.
