Комплексы для водолазных спусков с длительным пребыванием под давлением

Водолазные судовые комплексы различаются, прежде всего, своей вместимостью что определяет продолжительность подводных работ в сутки в зависимости от числа размещаемых в них водолазов, и, само собой разумеется, глубиной водолазных спусков, на которые они рассчитаны.

Водолазный комплекс DDSI фирмы FMS (США)

Водолазный комплекс DDSI фирмы FMS (США) был разработан для нужд ВМС США и предназначается для спусков на глубины до 200 м [3, 8].

Комплекс (рис. 7.8) включает две жилые камеры, переходной отсек, водолазный колокол, подъемную лебедку и вспомогательное оборудование. В числе последнего главный пульт управления, пульт управления источниками питания и батарея баллонов с запасом газовых смесей.

Жилые камеры, рассчитанные на размещение двух водолазов, имеют форму цилиндра диаметром 1,37 м и длиной 2,44 м. Камеры имеют переходные люки, соединяющие их с переходным отсеком и аварийные люки, используемые для прямого выхода водолазов из камер.

Каждая камера имеет устройства для подачи и очистки газовых смесей, койки, стол, душ, туалет, шлюз для передачи пищи и мелких предметов, средства поддержания необходимой температуры и влажности, подачи холодной и горячей воды, двусторонний громкоговорящий телефон, светильники, иллюминаторы и телевизионную систему.

Переходной отсек служит для соединения жилых камер и присоединения к нему водолазного колокола. Сделан он сферической формы с двумя горизонтальными переходами, соединяющими его с жилыми камерами, вертикальной шахтой для стыковки с водолазным колоколом и выходным люком.

Водолазный колокол сферической формы кроме своего прямого назначения — доставки водолазов на глубину к месту работ может использоваться как наблюдательная камера с сохранением внутри нормального давления. Обычно в колоколе спускают двух водолазов, но по своим размерам он способен вмещать трех человек (двух водолазов и оператора).

Колокол спускают под воду специальной лебедкой через шахту в середине судна. Жилые камеры с переходным отсеком обычно размещают под палубой судна с выводом присоединительной шахты на палубу.

Кроме того, комплекс DDSI рассчитан на его доставку в разобранном виде на двух транспортных самолетах в случаях необходимости ведения срочных аварийно-спасательных работ.

Обычный цикл работ — работа двух пар водолазов по 2—

3 ч в день в течение 14 сут, когда они непрерывно находятся под давлением.

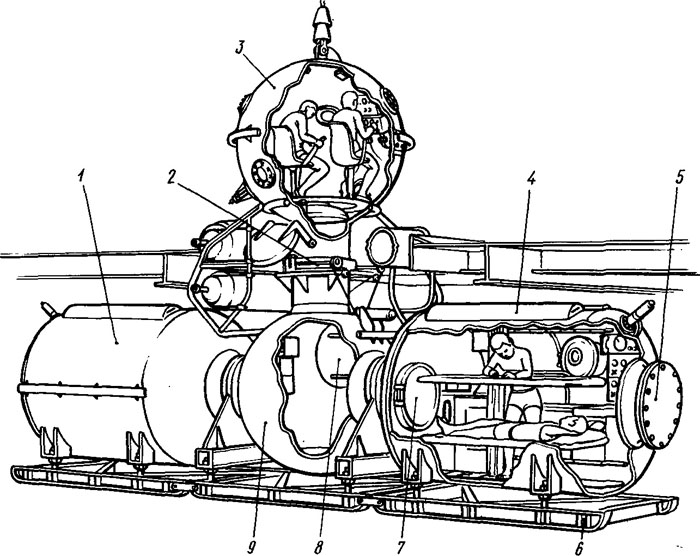

Рис. 7.8. Судовой водолазный комплекс DDSI
1 и 4 — жилые камеры; 2 — стыковочный узел; 3 — водолазный колокол; 5 — аварийный люк; 6 — платформа; 7 — переходной люк; 8 — выходной люк; 9 — переходной отсек.
