Водолазные инструменты для заворачивания гаек и болтов

Механизированные водолазные подводные инструменты

Водолазные инструменты для заворачивания гаек и болтов

Для болтовых соединений под водой используют гаечные ключи-трещотки, исключающие их перестановку при заворачивании гаек, и механические инструменты — гидравлические ключи.

Ключи-трещотки, используемые под водой, не отличаются от используемых на воздухе, поэтому их описание не приводим.

Гидравлический ключ ударного действия предназначен для заворачивания и отворачивания гаек различных размеров, для чего он имеет набор сменных головок. Ключ (рис. 6.5), изготовленный лабораторией ВМС США, кроме того, имеет сменные головки для закрепления сверл, таким образом, он одновременно является сверлильной машиной [30].

В корпусе этого ключа размещен гидродвигатель, вращающийся со скоростью 850 об/мин и создающий 1700 ударов/мин. Значительная частота ударов делает небольшим контрмомент кручения, поэтому ключ удерживается в руке водолазом без

значительных усилий. Масса ключа составляет 4,2 кг, что позволяет водолазу при работе под водой удерживать его в одной руке.

Многочисленные испытания ключа показали возможность его использования в различных положениях, включая потолочное, для отворачивания и заворачивания гаек, сверления отверстий и нарезки резьбы.

Однако использование ключа, особенно для сверления и нарезки резьбы, требует устойчивого положения водолаза и наличия достаточного упора. Для облегчения выполнения такой работы в ходе испытаний были предложены привязные ремни, которыми водолаз прикреплял себя к каким-либо предметам.

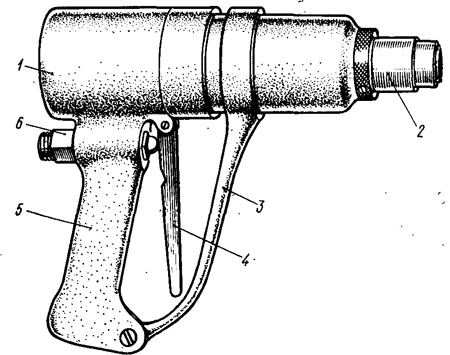

Рис. 6.5. Гидравлический ключ ударного действия:
1 — корпус; 2 — сменная головка; 3 — скоба; 4 — курок; 5 —рукоятка; 6 — штуцер.
