Механизированные водолазные подводные инструменты

 Водолазные инструменты для сверления отверстий

Инструменты для сверления отверстий представляют собой различные дрели с гидравлическим или электрическим приводом.

Гидравлические дрели имеют машинки, вращающиеся поступающим в них маслом со скоростью вращения сверла. Электрические же дрели имеют редукторы, снижающие скорость вращения электродвигателя до нужной скорости вращения сверла.

Гидравлические дрели имеют вид и устройство такие же, как гидравлический ключ, и отличаются только устройством гидродвигателя, создающего непрерывное вращение сверла.



Ручная электроприводная дрель, разработанная институтом обработки материалов (Англия), рассчитана на работу под водой на глубинах до 300 м.

Дрель (рис. 6.8) питается током 110 В, развивая выходную мощность 0,19 кВт (0,25 л. с.), ее отрицательная плавучесть

в воде составляет около 5 кгс. Электродвигатель дрели развивает 3400 об/мин, которые с помощью двухвального редуктора снижаются до 1400 об/мин для высокооборотного вала и до 700 об/мин для низкооборотного вала.

Подшипники и шестерни дрели работают в морской воде, все ее элементы надежно заземлены. В целях предотвращения поражения водолаза электрическим током дрель снабжена специальной транзисторной схемой, которая при утечке тока в 5 мА в течение 50 мкс отключает питание.

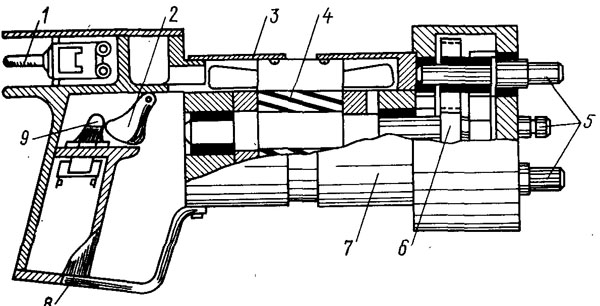

Рис. 6.8. Ручная электроприводная дрель:
1 — переключатель реверсирования электродвигателя; 2 — курок; 3 — статор; 4 — ротор; ^5 — выходные валы; 6 — редуктор; 7 — корпус; 8 — рукоятка; 9 — пусковой выключатель.
