ПОДВОДНЫЕ ВОДОЛАЗНЫЕ ИНСТРУМЕНТЫ
Погружная гидравлическая установка французской фирмы «Комекс»
Погружная гидравлическая установка французской
фирмы «Комекс» рассчитана для работы
гидравлического инструмента на глубинах до 100 м [36].
Основная часть установки — погружной агрегат (рис. 6.2), который
спускают на тросе к месту работ или устанавливают на площадке
водолазного колокола. Масса агрегата 300 кг, высота 1200 мм, диаметр
корпуса 320 мм.
Цилиндрический корпус агрегата состоит из двух частей с фланцевыми
соединениями, обеспечивающими изоляцию от воды. В верхней части корпуса
размещен электродвигатель асинхронного типа мощностью 7,36 кВт (10 л.
с.), питаемый по. кабелю с поверхности переменным током напряжением
220/330 В. Электродвигатель заключен в герметичный
кожух, заполненный маслом под давлением, равным давлению воды на рабочей
глубине.
Электродвигатель через муфту вращает масляный насос, размещенный в
нижней части корпуса также в пространстве, заполненном маслом. Насос
подает рабочее масло в количестве 33 л/мин под давлением до 9,80 МПа
(100 кгс/см2). Запас масла находится в двух специальных масляных
резервуарах, укрепленных снаружи корпуса.
Для привода рабочих инструментов агрегат снабжен коаксиальным шлангом
длиной 15—25 м. Циркуляция рабочего масла происходит по схеме: масляный
резервуар — фильтр — насос — шланг подачи (внутренний) — гидродвигатель
инструмента — шланг отвода (наружный) — масляный резервуар.
На случай остановки гидродвигателя инструмента масляный насос снабжен
перепускным трубопроводом с клапаном, сбрасывающим масло в резервуар при
увеличении его давления выше рабочего.
В нижней части к корпусу прикреплена рама с опорным кругом, служащим для
установки агрегата у места работы. Однако агрегат способен нормально
работать и в случае, если он окажется лежащим в горизонтальном
положении.

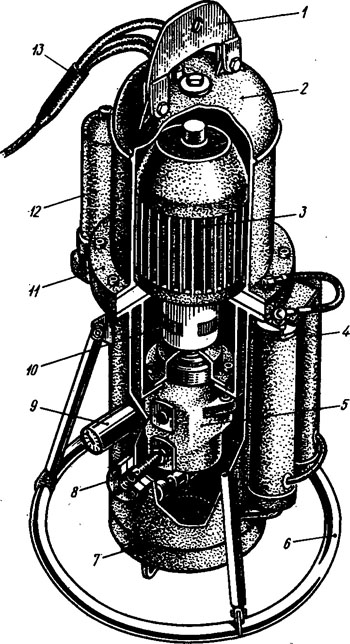

Рис. 6.2. Погружной приводной агрегат:
1 — подъемная планка; 2— верхняя часть корпуса; 3 — электро двигатель; 4
— масляный резервуар. 5 — масляный насос; 6 — опорный круг; 7 — нижняя
часть корпуса
8 — штуцер присоединения шланга подачи масла; 9—манометр 10 — муфта; 11
— фланцевое со единение; 12 — фильтр; 13 —кабель питания.
