Механизированные водолазные подводные инструменты

 Водолазные инструменты для резки стрежней, болтов и тросов

Инструменты для резки стрежней, болтов и тросов имеют гидравлические приводы, действующие на принципе гидравлических домкратов при заполнении рабочих цилиндров маслом под давлением.

Гидравлический резак для металлических стержней и болтов (рис. 6.6) американской фирмы «Костсис дайвинг» работает при высоком давлении масла 24,51 МПа (до 250 кгс/см2) и рассчитан на резку стержней и болтов диаметром до 15 мм [48]. Он представляет собой механические ножницы с двумя лезвиями, сдвигающимся и раздвигающимся штоком поршня гидроцилиндра. Резак прост в обращении и не требует особого ухода, за исключением необходимости обмывания пресной водой после работы в соленой морской воде. Масса резака составляет около 10 кг.

Гидравлический резак для стальных тросов (рис. 6.7) той же фирмы, что и предыдущий, предназначен для резки тросов диаметром до 30 мм [30, 48]. Он имеет расположенный в центре режущий нож и хомут с замком для захвата троса. Такое устройство резака позволяет использовать его только для резки свободного троса и делает непригодным для перерезания тросов, прижатых к чему-либо. Масса резака составляет порядка 13 кг, и поэтому длительное пользование им для водолаза утомительно.

Проведенные испытания резака дали положительные результаты. Время на заводку резака и резание троса составило 1—2 мин в зависимости от его диаметра.

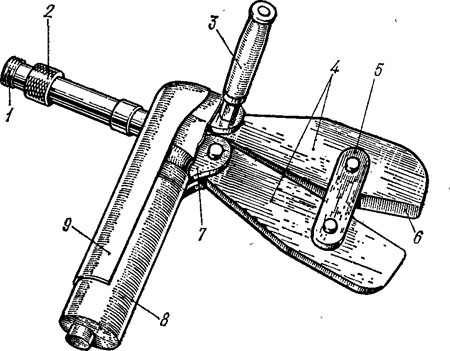

Рис. 6.6. Гидравлический резак для металлических стержней и болтов:
1 — штуцер; 2 — пусковой клапан; 3 — рукоятка; 4 — ножи; 5 — соединительная планка; 6 — лезвие; 7 — рычаг; 8 — гидроцилиндр; 9 — кожух.

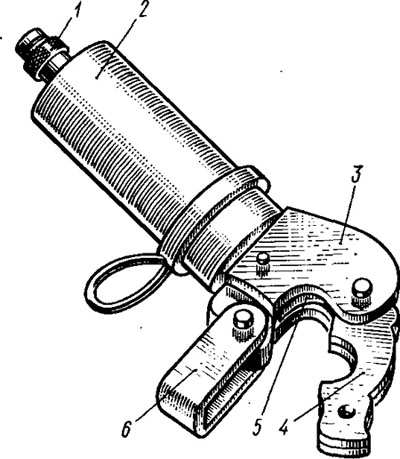

Рис. 6.7. Гидравлический резак для стальных тросов:
1 — пусковой клапан; 2 — гидравлический цилиндр; 3 — корпус; 4 — хомут; 5 —нож; 6 — замок.
