Газораспределительные устройства водолазных газовых смесей

Устройство газоснабжения водолаза из колокола водолазной компании «Тайлор»

Устройство газоснабжения водолаза из колокола водолазной компании «Тайлор» (США) основано на регулировании с поверхности содержания кислорода в газовой смеси, подающейся водолазу и заполняющей водолазный колокол [13].

Устройство (рис. 4.19) имеет два шланга, по одному 17 из которых газовая смесь подается В шлем водолазу, а по второму 15 отсасывается из него. Циркуляция газовой смеси в шлеме водолаза и внутреннем пространстве колокола поддерживается компрессором 6 через ресивер 5 и поршневым вакуумным насосом 8 через ресивер 9. Компрессор 6 забирает газовую

смесь из внутреннего пространства колокола и подает ее с избыточным давлением порядка 0,091 МПа (1 кгс/см2) в нагнетательный ресивер 20, заполненный металлической стружкой и предназначенный для удаления влаги из смеси.

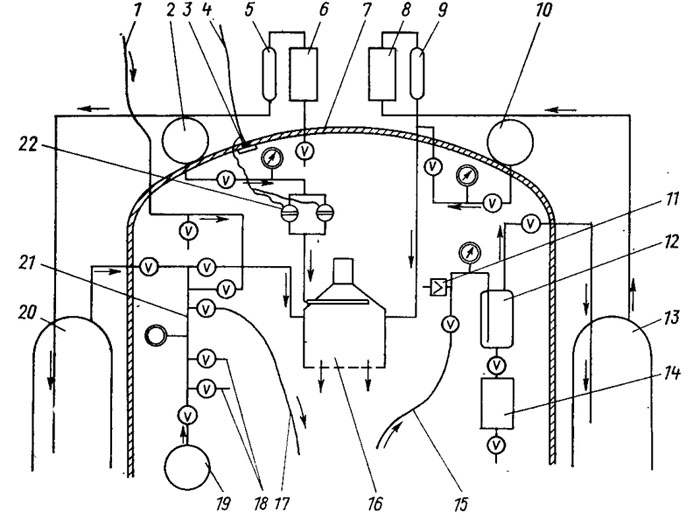

Рис. 4.19. Схема газоснабжения водолаза из водолазного колокола:
1 — шланг подачи газовой смеси с поверхности; 2 — кислородный баллон; 3 — датчик содержания кислорода; 4 — кабель к прибору подачи кислорода; 5 — ресивер компрессора; 6 — поршневой компрессор; 7 — корпус колокола; 8 — вакуумный поршневой насос; 9 — ресивер насоса; 10 — гелиевый баллон; И — клапан забора газовой смеси из колокола; 12 — отстойник; 13 — приемный ресивер; 14 — сливной бачок; 15 — шланг отсоса из водолазного шлема; 16 — аппарат поглощения углекислоты; 17 — шланг подачи газовой смеси в шлем водолаза; 18 — патрубки подачи смеси в аварийные маски; 19 — баллон с запасной газовой смесью; 20 — нагнетательный ресивер; 21 — коллектор; 22 — соленоидные клапаны.

Из нагнетательного ресивера смесь поступает к распределительному коллектору 21, откуда подается водолазу по шлангу 17 и во внутреннее пространство колокола через аппарат 16 поглощения углекислоты, а также в необходимых случаях через патрубки 18 в аварийные маски водолазов.

К коллектору по шлангу 1 могут с поверхности подаваться газовые смеси или отдельные газы, входящие в нее, и из аварийного баллона 19 — готовая газовая смесь.

Очистка газовой смеси от углекислого газа, поступающей по водолазному шлангу 15 из внутреннего пространства колокола через клапан 11, производится с помощью вакуумного насоса 8, который просасывает смесь через отстойник 12 и приемный ресивер 13.

Из вакуумного насоса смесь поступает в аппарат 16 очистки от углекислого газа, заполненного химическим поглотителем, и из него — во внутреннее пространство колокола. При недостатке газовой смеси в колоколе и необходимости вытеснения воды из его выходной шахты, кроме подачи смеси с поверхности, может использоваться подача гелия из гелиевого баллона 10, установленного снаружи колокола.

Регулирование количества кислорода в газовой смеси осуществляется с помощью кислородного датчика 3, установленного внутри колокола. Сигналы датчика поступают на поверхность в управляющий прибор, который преобразует их в команды, поступающие по кабелю к соленоидным клапанам 22. Через эти клапаны кислород из баллона 2 поступает в аппарат очистки, где он перемешивается с газовой смесью, выходящей в колокол.

Для контроля работы установки в колоколе установлено четыре манометра, два из которых показывают давление кислорода и гелия в баллонах, третий — давление смеси в коллекторе и четвертый — степень разряжения засасывающейся смеси (вакуумметр).

Запорные вентили, установленные на всех трубопроводах, манометры и клапаны размещены на двух пультах управления внутри колокола так, чтобы ими мог удобно пользоваться оператор (второй водолаз), обеспечивающий выход водолаза из колокола.

Уязвимым местом устройства является система регулирования количества кислорода в газовой смеси, которая может выйти из строя при любом обрыве электрических цепей* связывающих колокол с поверхностью.

С целью создания лучших условий для водолазов кроме описанных деталей газоснабжения устройство снабжено системой обогрева горячей водой с поверхности (на схеме не показана).

Горячая вода подается водолазу для его обогрева и в аппарат очистки для повышения температуры внутри колокола.

Учитывая сложность контроля и управления, для оператора, находящегося внутри колокола, фирма разработала вариант, в котором на поверхность вынесены почти все детали устройства и газовые баллоны.
