Газораспределительные устройства водолазных газовых смесей

Установки подачи газовых смесей из колокола фирмы «Дрегер»

Установки подачи газовых смесей из колокола фирмы «Дрегер» (ФРГ) рассчитаны на обеспечение спусков в шланговых дыхательных аппаратах на глубины до 200 м [46].

Фирмой разработано три варианта установок: автономная с использованием запаса газов колокола, с подачей газовой смеси в колокол с поверхности от газосмесительного пульта и с поверхности из компрессионной камеры.

Установка с автономным газоснабжением (рис. 4.18, а) предусматривает использование запасов кислорода и гелия, находящихся в размещенных на колоколе баллонах. С помощью этой установки регенерация и снабжение газами самого колокола и дыхательного аппарата осуществляется одновременно.

Пополнение газовой смеси осуществляется раздельной подачей газов. Гелий подается, как правило, периодически для поддержания давления в колоколе равным давлению окружающей среды. Кислород подается в колокол постоянно через электромагнитный клапан, который управляется от датчика содержания кислорода в газовой смеси.

Схема очистки газовой смеси от углекислого газа предусматривает ее засос из внутреннего пространства колокола и из дыхательного аппарата в уравнительную емкость (ресивер отсоса). В ресивере отсоса с газовым насосом поддерживается давление, меньшее давления в колоколе на величину до 0,029 МПа (3 кгс/см2).

Из ресивера отсоса очищаемая газовая смесь прокачивается газовым насосом через один из двух фильтров, где она очищается от углекислого газа и влаги, поступает во вторую уравнительную емкость (ресивер подачи) и из него в колокол и дыхательный аппарат.

Соотношение избыточного и пониженного давления в шлангах дыхательного аппарата поддерживается постоянным, что позволяет иметь в нем очень низкое сопротивление дыханию.

Преимущество рассмотренной установки — относительная простота и надежность контроля за составом газовой смеси.и ее очисткой от углекислого газа. Установка с подачей газовой смеси с поверхности (рис. 4.18, б) более проста по своему устройству, и управление ею в колоколе сводится к контролю за давлением в уравнительных емкостях. Питается эта установка от системы отсоса, очистки и подачи газовой смеси, находящейся на поверхности и соединенной с колоколом шлангами отсоса и подачи газовой смеси. Контроль за составом газовой смеси ведется по датчикам кислорода, установленным на поверхности на линиях отсоса и подачи смеси.

Естественно, что эта установка значительно проще автономной в управлении для находящихся в колоколе водолазов.


Третий тип установки по сути дела является сочетанием описанных первых двух. В ней палубная декомпрессионная камера, водолазный колокол и дыхательный аппарат составляют единую систему, в которой поддерживается нужное давление и состав газовой смеси. Оборудование колокола у этой установки точно такое же, как и у предыдущей с подачей газовой смеси с поверхности.

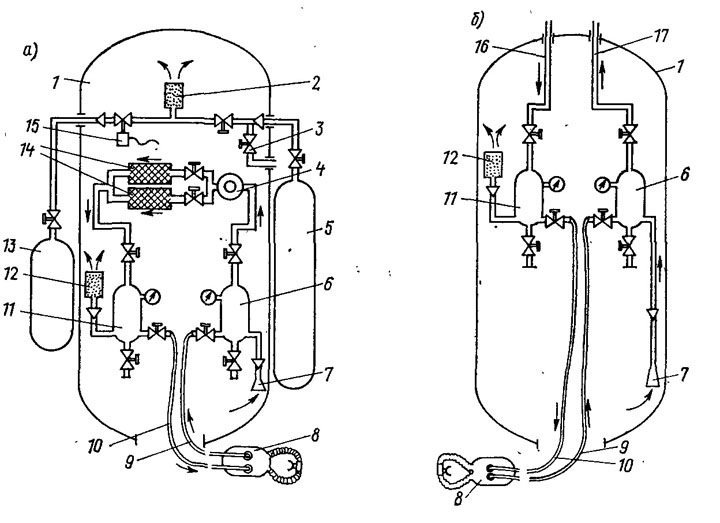

Рис. 4.18. Схемы систем газоснабжения фирмы «Дрегер»:
а — автономное снабжение; б — снабжение с поверхности; 1 — водолазный колокол;
2 — выпуск газов из баллонов; 3 —клапан выпуска газов в воду; 4 — газовый насос; 5—баллон с гелием; 6 — ресивер разряжения; 7—раструб приема газа из колокола; 8 — дыхательный аппарат; 9 — шланг отсоса; 10 — шланг подачи; И — ресивер нагнетания 12 — выпуск газа после очистки; 13 —баллон с кислородом; 14 — фильтры; 15 — электромагнитный клапан; 16 — трубопровод подачи с поверхности; 17 — трубопровод отсоса на поверхность.
