Глава 5 СРЕДСТВА ПОДВОДНОЙ СВЯЗИ, ОСВЕЩЕНИЯ И ТЕЛЕВИДЕНИЯ



Водолазные средства подводной связи



Условия работы средств связи с водолазами и предъявляемые к ним требования



 Средства связи предназначены обеспечивать связь с водолазами, находящимися в любом типе водолазного снаряжения; в водолазных колоколах; в декомпрессионных камерах; в камерах высокого давления, где проводятся имитационные погружения. В ряде случаев управление связью должно осуществляться не только оператором, находящимся у коммутатора аппаратуры, но и руководителем водолазных спусков через выносные посты связи.

В состав средств связи для глубоководных спусков, как правило, входят: коммутаторы (пульты управления); выносные посты связи; преобразователи речи (корректоры) для исправления речи водолаза; телефонно-микрофонная гарнитура водолаза и оператора; микрофоны, громкоговорители и предварительные усилители для камер высокого давления, водолазных колоколов и декомпрессионных камер; подводные кабели связи (для проводных средств связи) с электрическими подводными разъемами.

В связи с тем что аппаратуру связи с водолазами обычно размещают на судах и кораблях, она работает в условиях высокой относительной влажности, испытывает сильные вибрационные и ударные нагрузки от работы корабельных механизмов и воздействия морских волн. Кроме того, для аппаратуры связи с водолазами имеются и дополнительные условия, определяемые спецификой водолазных спусков:

— микрофоны, телефоны и громкоговорители, устанавливаемые в водолазном снаряжении, колоколах или камерах, работают под повышенным давлением воздуха или гелиево-кислородной среды, что приводит к изменению величины их чувствительности и к изменению (деформации) их частотных характеристик;
— телефонные кабели для связи и электрические подводные разъемы являются подвижными токопередатчиками. Из-за их подвижности они подвергаются износу и действию давления морской воды;

— усилительные элементы и блоки, устанавливаемые в водолазных колоколах и камерах, испытывают повышенные давления газа, что требует обеспечения их герметичности (заливка схемы эпоксидными составами и др.);

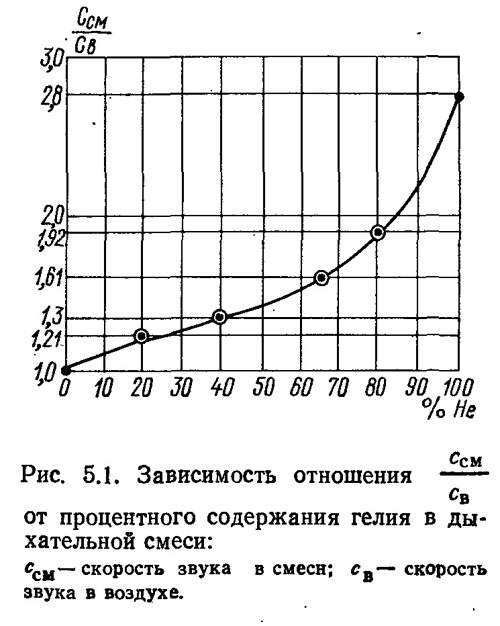

— при спусках на большие глубины речевой аппарат говорящего, так же как и объем, в который излучается звук, заполнены дыхательной смесью, состоящей из гелия и кислорода. Состав этой смеси, как отмечалось раньше, зависит от глубины погружения. Вследствие замены азота воздуха гелием существенно повышается скорость распространения звука (рис. 5.1). Действие повышенного статического давления газа на организм и изменение скорости распространения звука приводят к искажениям произносимых звуков и к смещению всего речевого спектра в область высоких частот.





Приведенные условия работы аппаратуры связи определяют требования к конструкции и схеме для

обеспечения надежности связи с водолазами, основные из которых:

1. Конструкция аппаратуры должна обеспечивать устойчивую ее работу от воздействия механических, климатических и других факторов,

2. Кабельные линии связи должны иметь повышенную гибкость и обеспечивать достаточную механическую прочность на разрыв. Кроме того, они должны иметь надежную радиальную, а по возможности, и продольную герметичность на рабочее гидростатическое давление.

3. Для непрерывного контроля за самочувствием водолазов электрическая схема аппаратуры должна обеспечивать постоянное подключение линии связи на режим передачи речи от водолаза.

4. Для глубоководных спусков одним из важнейших требований становится качество передачи речи водолазов.
