Тяговый электродвигатель ТАД280L4 троллейбуса ТРОЛЗА-5265

На троллейбусе TPOЛ3A-6206 установлен асинхронный трехфазный электродвигатель ТАД280L4У2, короткозамкнутым ротором защищенного исполнения. Степень защиты электродвигателя IP20, степень защиты вводного устройства IP54.

Охлаждение электродвигателя воздушное. Для охлаждения предусмотрен вентилятор, находящийся внутри двигателя. Охлаждающий воздух входит в электродвигатель через воздухозаборник, расположенный в подшипниковом щите, проходит аксиальные каналы ротора и аксиальные каналы статора, образованные сердечником статора и внутренними ребрами станины, и выбрасывается наружу через отверстие в станине. Отверстия в станине и подшипниковом щите закрыты крышками с сеткой.

Общий вид электродвигателя ТАД280L4У2 изображен на рисунке 4,13

Технические характеристики электродвигателя ТАД280L4

 Номинальная мощность, кВт 180

Номинальное напряжение питания, В 377

Номинальная частота, Гц 50

Номинальный режим работы S2-60 мин

Синхронная частота вращения, об/мин 1500

Коэффициент полезного действия 0,92

Максимальная частота вращения двигателя, об/мин 3900 Техническое описание электродвигателя ТАД-280L4, указания по эксплуатации и техническому обслуживанию его приведены в руководстве по эксплуатации ИРАК.526672.007 РЭ на тяговый электродвигатель ТАД-280L4У2.

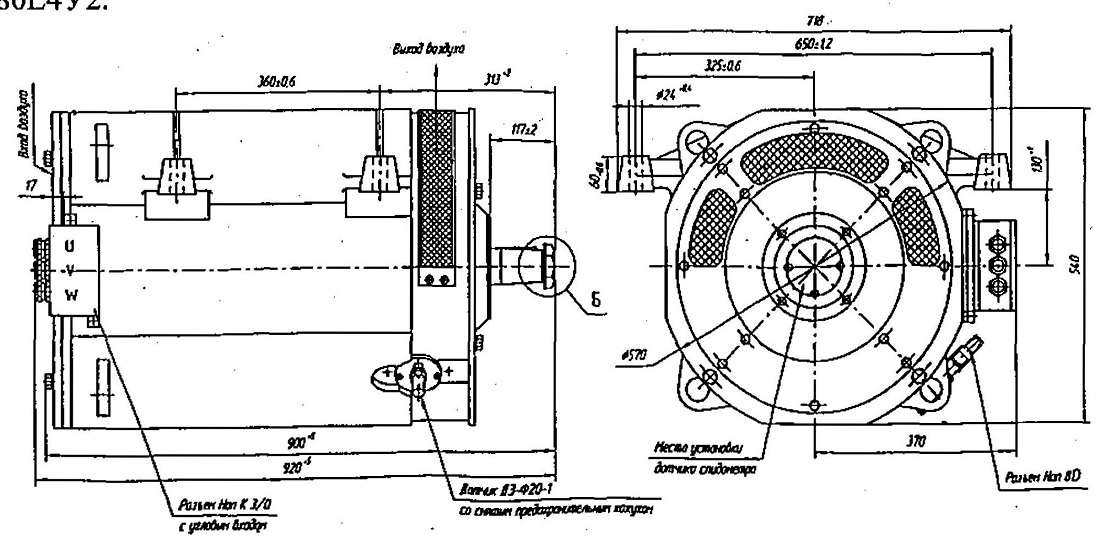

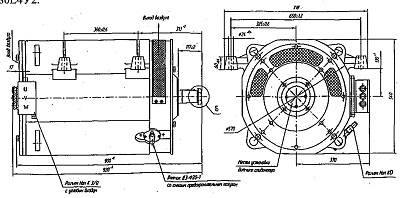

Рисунок 4.13 - Тяговый электродвигатель ТАД280L4
