Выключатель быстродействующий автоматический типа ВБ-7-250/6 троллейбуса ТРОЛЗА-5265




Выключатель быстродействующий автоматический типа ВБ-7-250/6, двухполюсный, с дистанционным приводом, предназначен для защиты силовых цепей и электрооборудования троллейбуса от токов короткого замыкания и других токов, являющихся для троллейбуса аварийными.

Выключатель установлен на крыше троллейбуса на заднем постаменте
под одним кожухом с реакторами помехоподавления.

Основные параметры выключателя ВБ-7-250/6:

- род тока главной цепи постоянный

- номинальный ток при постоянной во времени нагрузке, А 250

- номинальное напряжение главной цепи, В 550

- диапазон изменения напряжения главной цепи, В 400-720

- пределы токов уставки, А 250-750



- номинальное напряжение постоянного тока цепей управления, В 24



- диапазон изменения постоянного напряжения цепи управления, при котором обеспечивается надежное включение и отключение выключателя (на клеммах разъема выключателя), В - 16,8-30



масса, кг  ........50

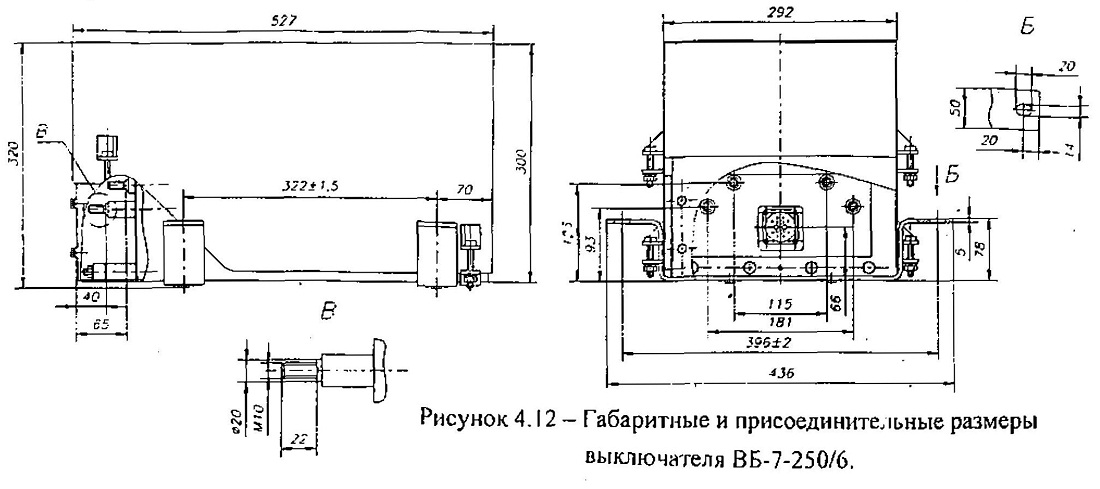

Габаритный чертеж с присоединительными размерами выключателя ВБ-7-250/6 показан на рисунке 4.12.

Техническое описание выключателя ВБ-7-250/6, правила его технического обслуживания и эксплуатации, меры безопасности, возможные неисправности и методы их устранения приведены в Руководстве по эксплуатации ВКРХ.341480.007РЭ на выключатель быстродействующий автоматический типа ВБ-7/250/6-У2, прилагаемом к каждому выключателю.











Рисунок 4.12 - Габаритные и присоединительные размеры выключателя ВБ-7-250/6.
