ФОРМИРОВАНИЕ ХАРАКТЕРИСТИКИ ТЯГОВОГО ГЕНЕРАТОРА ТЕПЛОВОЗА М62

Селективная характеристика. Для настройки внешней характеристики тягового генератора в качестве вспомогательной используется так называемая селективная характеристика генератора. Селективная характеристика (а, b, с, d на рис. 75) определяется системой возбуждения генератора без электрической связи с объединенным регулятором

дизеля. В ее формировании принимают участие все элементы схемы, изображенной на рис. 63, кроме индуктивного датчика.

Действие системы возбуждения рассматривается применительно к последовательным режимам работы тепловоза. В первый момент пуска тяговые электродвигатели неподвижны. В задающую обмотку амплистата поступает подмагничивающий ток, вызывая появление выходного тока амплистата и тока тяговых двигателей. В управляющей обмотке амплистата появляется сигнал обратной связи по току, увеличивающийся пропорционально возрастанию тока в тяговых двигателях.

При этом встречное действие тока управляющей обмотки смещает вниз рабочую точку (перемещение принимается условно, так как процесс происходит одновременно) на крутой части характеристики амплистата (рис. 76) до тех пор, пока напряжение генератора станет равным падению напряжения на тяговых двигателях от протекающего в них тока и возрастание этого тока прекратится. В этот момент выпрямитель ПВ1 заперт (см. рис. 71), так как падение напряжения в резисторе СБТН от сигнала по напряжению значительно меньше, чем падение напряжения в резисторе СБТТ от сигнала по току, поэтому трансформатор напряжения «отключен» выпрямителем от обмотки управления амплистата. На характеристике амплистата этому моменту соответствует положение рабочей точки «а». Для наиболее надежного ограничения максимального тока генератора при трогании тепловоза в возбудителе имеется размагничивающая обмотка, которая компенсирует намагничивание от тока «холостого хода» амплистата.

С началом вращения якорей токи тяговых двигателей уменьшаются, ток выхода амплистата и соответственно напряжение генератора возрастают. При этом вследствие большой крутизны характеристики амплистата при движении рабочей точки от а к b (см. рис. 76) незначительному уменьшению тягового тока соответствует значительное увеличение тока выхода амплистата и, следовательно, напряжения генератора на соответствующем участке а, b селективной характеристики генератора (см. рис. 75).

Этот участок соответствует ограничению максимального тока генератора. При движении от точки а к b уменьшение токового сигнала в обмотке управления амплистата сопровождается повышением (см. рис.71) падения напряжения в резисторе СБТН. Точка b (см. рис. 76) соответствует равенству падений напряжения в обмотке управления и резисторе СБТН. В этот момент отпирается выпрямитель ПВ1 и при

дальнейшем увеличении напряжения и уменьшении тока генератора в обмотку управления амплистата начинает протекать часть сигнала по напряжению (I'u).

Этот процесс происходит в соответствии с характеристикой амплистата, обеспечивающей незначительное уменьшение тока и падения напряжения в обмотке управления в диапазоне регулирования. При движении от точки Ь к с на характеристике амплистата, или селективной характеристике генератора, незначительному уменьшению общего тока в обмотке управления соответствует уменьшение в нем токового сигнала I'i и увеличение сигнала по напряжению I'u. Приближенно изменение сигналов по току и напряжению I'i и I'u в обмотке управления и токов вторичных обмоток ТПТ и ТПН происходит по закону неизменной суммы. Графически на участке b, с селективной характеристики генератора этот закон изображается прямой линией. В точке с селективной характеристики генератора уменьшающийся ток Ii равен нулю и выпрямитель ПВ2 запирается (см. рис. 71), отключая трансформатор тока от обмотки управления. На характеристике амплистата этому моменту соответствует тачка с. При дальнейшем уменьшении тягового тока при движении рабочей точки на селективной характеристике от с к d напряжение генератора увеличивается. Однако оно не может существенно увеличиться, так как даже незначительное его увеличение сопровождается резко отрицательным сигналом в цепи обратной связи. Наступает ограничение по напряжению генератора, на характеристике амплистата оно соответствует участку cd.

Таким образом, селективность обратной связи проявляется в избирательном подключении к амплистату трансформаторов тока и напряжения. На селективной характеристике это отражается в -разделении участков ограничения максимальных тока (ab) и напряжения (cd) и изменения мощности по закону суммы (прямая линия на участке bс).

Уровень регулирования параметров на выходе генератора на всех участках селективной характеристики неизменно определяется током задающей обмотки амплистата (ее м. д. с.). Этот ток постоянен для каждой позиции. Таким образом, для неизменной частоты вращения коленчатого вала селективная характеристика является жесткой и не зависит от степени нагрузки дизеля. Так как напряжение тахометри-ческого блока зависит от частоты вращения коленчатого вала, пятнадцати положениям рукоятки контроллера машиниста соответствуют пятнадцать селективных характеристик одинаковой формы.

Селективные характеристики изменяются в зависимости от настройки регулировочных резисторов СБТН, СБТТ, СТН (рис. 77).

Стабилизация режима возбуждения генератбра обеспечивается обратной связью в амплистат по производной напряжения возбудителя. В цепь автоматической стабилизации (см. рис. 63) входит стабилизирующий трансформатор СТ с обмоткой ОС амплистата в качестве нагрузки. Сигнал во вторичной обмотке трансформатора индуктируется только в момент изменения напряжения возбудителя. При этом поток, создаваемый током в стабилизирующей обмотке амплистата, действует встречно изменению режима.

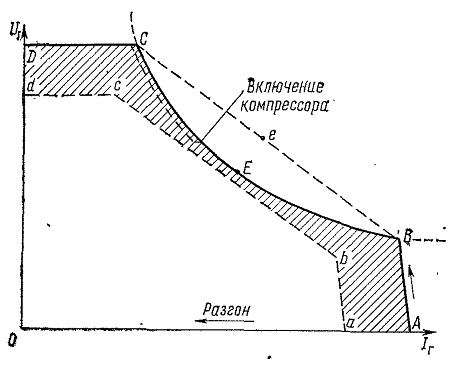

Рис. 75. Характеристика тягового генератора

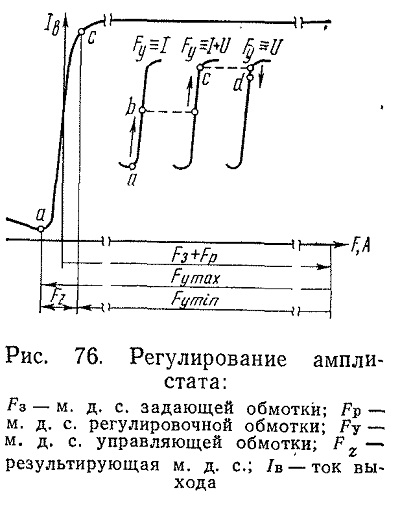

Рис. 76. Регулирование амплистата:

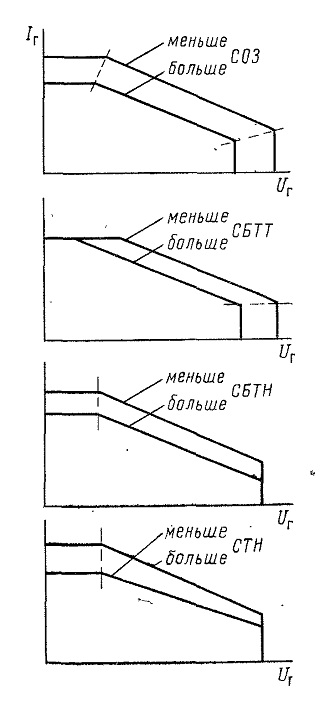

Рис. 77. Влияние сопротивлений на селективную характеристику
