Высокий коэффициент усиления дает магнитный усилитель, рабочие обмотки которого включены последовательно с выпрямителями Д1 — Д4 (рис. 68). При этом ток в рабочих обмотках изменяется не по направлению, а только по величине,, т. е. является пульсирующим. Действительно, допустим, что в первый полупериод ток потечет по выпрямителю ДЗ, резистору нагрузки СН, выпрямителю Д2, обмотке ОР1. Во второй полупериод ток пройдет по обмотке ОР2, выпрямителю Д1, СН, Д4. Величину тока можно рассматривать как результат сложения обычного переменного тока с постоянным током неизменной величины. Постоянная составляющая тока, протекая по рабочим обмоткам, подмагничивает усилитель. Таким образом, рабочие обмотки являются одновременно и подмагничивающими, что приводит к резкому увеличению коэффициента усиления. Такой магнитный усилитель называется усилителем с внутренней обратной связью. Их характеристики усилителя (рис. 69) видно, что, когда нет тока в обмотке управления, напряжение и, следовательно, ток нагрузки достигают значительной величины (точка Б). Для усилителя без обратной связи ток нагрузки (ток выхода) в этом случае близок к нулю. При обратной связи этот малый ток создает некоторое самоподмагничивание, что приводит к возрастанию тока нагрузки.

При протекании по обмотке управления тока положительного направления (от начала обмотки к концу) ток нагрузки возрастает до максимума (точка В). Если ток в обмотке управления имеет отрицательное направление, ток нагрузки снижается до малой величины (точка
А). Магнитные усилители с внутренней обратной связью называют амплистатами.

В схеме тепловоза М62 амплистат типа АВ-ЗА (рис. 70) предназначен для непосредственного регулирования тока возбуждения возбудителя. Амплистат однофазный, кроме рабочих обмоток РО, имеет две подмагничивающих обмотки 03 (обмотка задания) и ОР (обмотка регулировочная), одну размагничивающую ОУ и стабилизирующую ОС

обмотки. Нагрузкой рабочих обмоток амплистата является обмотка возбуждения возбудителя.

Выходное напряжение амплистата (ток рабочих обмоток) в каждый момент зависит от суммарной магнитодвижущей силы (м. д. с.) его сердечников, создаваемой взаимодействием магнитных потоков от каждой из обмоток с учетом их направления или знака. Основные данные обмоток амплистата приведены в табл. 3.

Техническая характеристика амплистата

Напряжение питания (эффектив-
ное), В . .........60

Напряжение максимального выхода

не менее, В.........30

Ток минимального выхода не более, А...........0,5

Ток длительного режима, А . . . 8,5

Частота питания, Гц......133

Сопротивление нагрузки, Ом . . . 6

М. д. с. управления (максимальная) 3400 Масса аппарата, кг ...... . 12

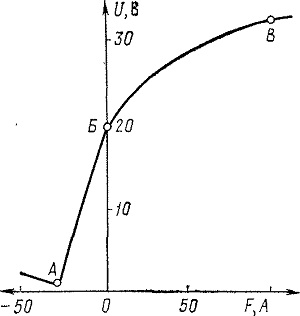

Рис. 69. Характеристика ампли-стата АВ-ЗА (реальная):
U — напряжение выхода; F — м. д. с. подмагиичивания

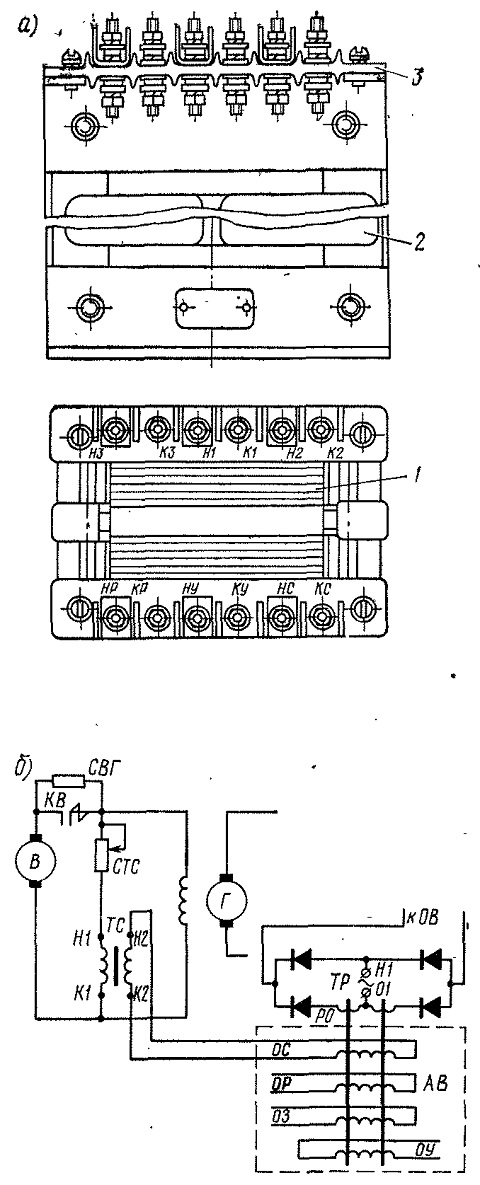

Рис. 70. Амплистат возбуждения АВ-ЗА:
а — общий вид; б— схема включения; 1 — магнитопровод; 2 — катушка; 3 — клеммная рейка; АВ — амплистат возбуждения; В — возбудитель тягового генератора; ТР — трансформатор распределительный; РО — обмотка рабочая; ОС — обмотка стабилизирующая; ОР — обмотка регулировочная; 03 — обмотка задания; ОУ— обмотка управления; ТС — трансформатор стабилизирующий; СВГ, СТС — резисторы,
ОВ — обмотка возбуждения возбудителя, КВ — контактор возбуждения
