Селективный узел тепловоза М62

Селективный узел тепловоза М62

Узел предназначен для выделения сигналов тока и напряжения тягового генератора (обратной связи)и на основе их сравнения получения тока управления амплистатом. Узел состоит из резисторов СБТТ, СБТН,

СОУ и мостовых выпрямителей ПВ1, ПВ2. На упрощенной схеме селективного узла (рис. 71) мосты ПВ1 и ПВ2 заменены одиночными выпрямителями, а токи ТПТ и ТПН считаются уже выпрямленными. Как видно из схемы, резисторы СБТТ и СБТН являются нагрузочными для рабочих токов трансформаторов соответственно ТПТ и ТПН. Кроме того, часть этих токов проходит в обмотку ОУ управления амплистата через регулировочный резистор СОУ.

Селективность (избирательность) этого узла проявляется в изменении зависимости выходного тока управления от составляющих сигналов обратной связи на различных участках характеристики тягового генератора. Для выпрямления тока в схеме селективного узла применена панель выпрямителей типа ПВК-7080.

Таблица 3

		Обмотки
Данные обмоток		рабочая		стабили зирующая		регулиро вочная		задающая		управ ляющая
Число витков	236		1000		200		500		500
Диаметр провода, мм ... .	1,35		0,8		0,8		0,8		- 0,8
Номинальный ток, А .,, ,	6		—		1,5		1,4		1,4
Сопротивление при 20° С, Ом .	0,415		10		1,5		4		4
Тип провода	псд		ПЭВ2		ПЭВ2		ПЭВ2		ПЭВ2
Маркировка зажимов ....	Н1-К1 Н2-К2		НС-КС		НР-КР		нз-кз		НУ-КУ

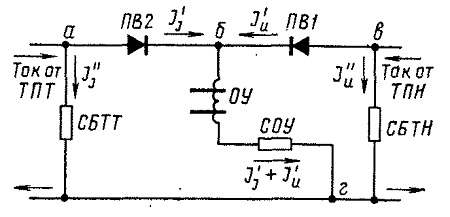

Рис. 71. Упрощенная схема селективного узла:
ОУ — обмотка управления амплистата; СОУ, СБТТ, СБТН — резисторы; ПВ1, ПВ2 — выпрямители
