Эластичный привод воздуходувки дизеля 2Д100 тепловоза ТЭ3

 Привод воздуходувки осуществляется от верхнего коленчатого вала цилиндрическими зубчатыми колесами и состоит из ведущей шестерни 7 и вмонтированной в нее эластичной пружинной муфты и ведомого зубчатого колеса 1

(рис. 18), которое установлено на нижнем валу ротора воздуходувки.

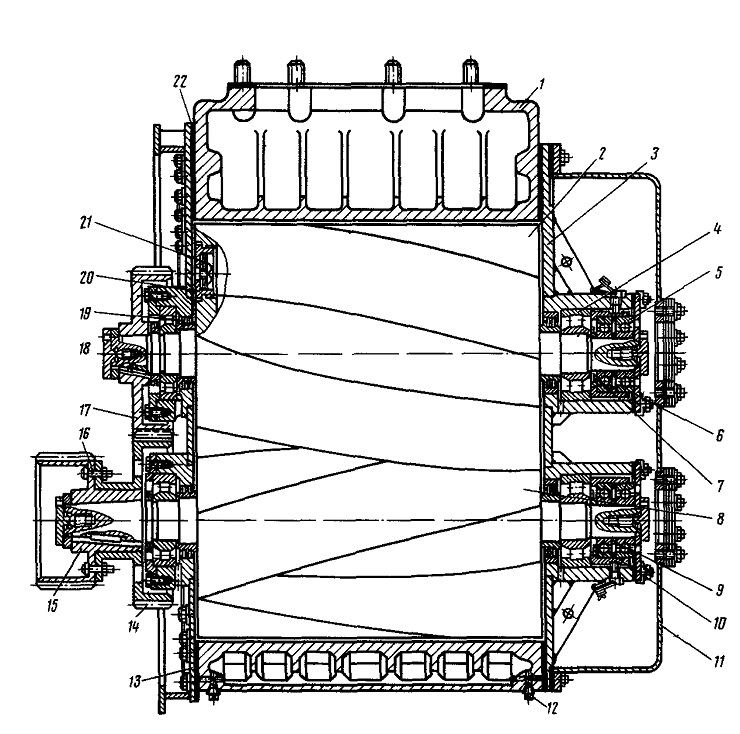

Рис. 17. Воздуходувка:
1— корпус; 2 — рабочее колесо верхнее; 3 — плита торцовая задняя; 4 — роликовый подшипник; 5 — шариковый подшипник; 6 — шайба упорная; 7 — кольцо регулировочное; 8 — рабочее колесо нижнее; 9, 10—проставочные кольца; 11 — кожух; 12 — пробка; 13—плита торцовая передняя; 14 — шестерня координационная ведущая; 15 — шестерня привода; 16 — болт призонный; 17 — шестерня ведомая; 18 — маслоуловитель; 19 — кольцо уплотнительное; 20—пробка с балансировочными грузиками; 21 — балансировочные
грузики; 22 — прокладка

Ступица 4 ведущей шестерни посажена на шпонке на конец коленчатого вала и прижата к его бурту торцовым диском, прикрепленным к торцу вала шпильками. На ступицу надета ведущая шестерня, в которую впрессована с натягом бронзовая втулка 3. Бронзовая втулка

5 сидит на шлифованной шейке ступицы с зазором и имеет возможность проворачиваться. На вторую шлифованную шейку ступицы насажен боковой диск 2. Диск также имеет возможность проворачиваться. В отверстия бокового диска и шестерни входят цапфы 6 сухарей, на которые опираются пружины 8 с одной стороны и на выступы ступицы—с другой стороны. Как в сухарях, так и в выступах имеются цековки для центровки пружин.
Во время работы ступица передает вращающий момент от верхнего коленчатого вала через свои выступы пружинам, а пружины через сухари— опорному диску и шестерне, шестерня через ведомую шестерню на роторе вращает нижний ротор и ведущую координационную шестерню воздуходувки.

Смазка поступает к опорным бронзовым втулкам шестерни и опорного диска, к сухарям и пружинам в ступице через кольцевую канавку. Масло в канавку попадает из канала в торце коленчатого вала и далее по канавке, прорезанной на дне шпоночного паза ступицы. Из кольцевой канавки масло по наклонным канавкам в ступице идет к бронзовым втулкам опорных дисков. В зацепление зубьев шестерен масло подается из жиклера, укреплен-ного на поперечном листе блока в отсеке вертикальной передачи. К жиклеру масло подводится по трубке из масляного коллектора.

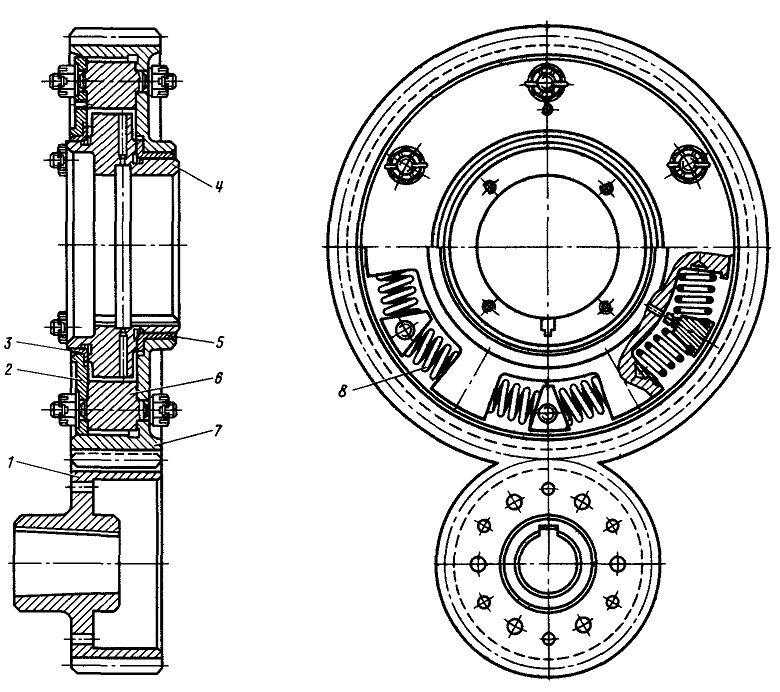

Рис. 18. Привод воздуходувки:
1— ведомое зубчатое колесо; 2 — боковой диск; 3, 5 — бронзовые втулки; 4 — ступица; 6 — цапфа;
7 — ведущая шестерня; 8 — пружина
