Глушитель шума выпуска газов дизеля 2Д100 тепловоза ТЭ3



Глушитель выпуска газов (рис. 24) резонансного типа служит для снижения уровня шума выпускных газов дизеля. На дизеле установлено два глушителя в вертикальном положении на выпускных патрубках выпускного коллектора. Глушители шума состоят из цилиндрических барабанов, имеющих тепловую изоляцию внешних стенок и установленных на подставке и кронштейне со стороны отсека управления дизеля.

С выпускными патрубками каждый барабан глушителя соединен сильфоном, который служит тепловым компенсатором и позволяет передавать массу барабанов глушителя почти полностью кронштейнам и подставке.

Глушение шума выпуска происходит за счет гашения волновой энергии резонирующими полостями. Две полости глушителя сообщены между собой тремя угловыми патрубками, чередующимися через 120° и имеющими тангенциальный выход в верхнюю полость глушителя, что сообщает выпускным газам вращательное движение, необходимое для искрогашения (сепарация раскаленных частиц углерода).

Отверстия в патрубках, прорези в кожухах сильфонов и выпускной трубы служат для глушения шума выходящих в атмосферу газов.

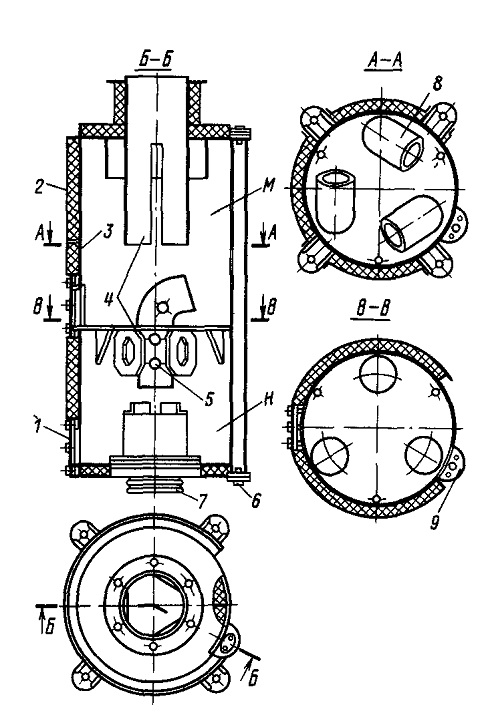

Рис. 24. Глушитель шума:
1 — крышка; 2 — тепловая изоляция внешних стенок с обшивкой; 3— цилиндрический барабан; 4 — прорези в кожухе сильфона и выпускной трубе; 5 — отверстия в патрубках; 6 — лючок для очистки искрогасительного канала; 7 — сильфон; 8 — патрубки с тангенциальным выходом в полость М; 9 — искрогасительный канал, М — верхняя полость глушителя; Н — нижняя полость глушителя
