Масляный насос дизеля 2Д100 тепловоза ТЭ3



Для циркуляции смазки под давлением в системе дизеля на передней стенке опорной плиты насосов установлен масляный шестеренный насос (рис. 29). Насос приводится во вращение от нижнего коленчатого вала через эластичную шестеренную передачу и зубчатый поводок 8, посаженный на шлицах ведущей шестерни 2.

Масло заполняет впадины между зубьями шестерен и переносится при работе насоса из полости всасывания в полость нагнетания Н, откуда поступает в систему смазки. Разгрузочное устройство 11 защищает внутренний торец плиты 10 и торец шестерни 2 от задира за счет разгрузки от осевого усилия давления масла, поступающего в полость М из полости нагнетания Н. Масло, попадающее в полость П крышки

12, сливается по каналу К в корпус опорной плиты. Для обеспечения свободного вращения рабочих шестерен масляного насоса предусмотрен торцовый зазор между торцом шестерен и торцом плиты, равный 0,2—0,4 мм, и радиальный между цилиндрическими поверхностями стенок корпуса и вер-
шиной головки зуба 0,325 мм. Суммарный боковой зазор 0,25—0,6 мм. Значение отмеченных зазоров влияет на подачу масляного насоса. Подача насоса 120 м3/ч при 1510 об/мин и давление 0,5 МПа (5 кгс/см2).

Для предотвращения чрезмерного повышения давления масла в системе на внутреннем торце корпуса насоса установлен поршень 7 редукционного клапана, прижимаемый к седлу пружинами 5. Затяжка пружины регулируется гайкой, которая контрится шплинтом. Редукционный клапан регулируется на давление 0,55—0,57 МПа (5,5—5,7 кгс/см2).

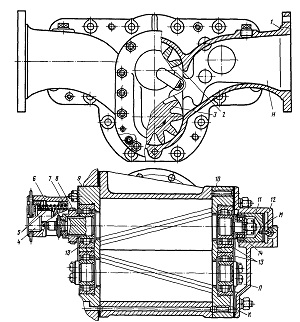

Рис. 29. Масляный насос:
1 — корпус насоса; 2, 3— ведущая и ведомая шестерни; 4 — гайка; 5 — пружина; 6 — корпус клапана;
7 — поршень клапана перепуска масла; 8 — поводок привода насоса; 9 — внутренняя плита; 10 — наружная плита; 11 — разгрузочное устройство от осевой силы; 12 — крышка; 13 — роликоподшипники; 14 — упорный подшипник
