36. Песочная система тепловоза 2ТЭ10М, 3ТЭ10М

36. Песочная система тепловоза 2ТЭ10М, 3ТЭ10М

Тепловоз ТЭ10М оборудован песочной системой (рис. 171), предназначенной для подачи песка в места контакта колес первой и четвертой колесных пар (при движении вперед), третьей и шестой (при движении назад). Преду-смотрена также подача песка под первую колесную пару как наиболее склонную к боксованию.

В каждой секции установлены по четыре бункера общей вместимостью 1016 кг. Два бункера расположены в передней части кабины машиниста и два — в задней — на стенке холодильной камеры. На средней секции песочные бункера установлены с двух сторон по типу задних бункеров. Отсутствует педаль КН и кнопка подачи песка КПП. Каждый бункер имеет заправочную горловину с сеткой и крышкой, предохраняющей бункер от попадания в него влаги, а также патрубки в нижней части для подсоединения двух форсунок. Одна форсунка предназначена для подачи песка при движении тепло-.воза «вперед», а другая — «назад». Подачей песка управляют из ведущей крайней секции.

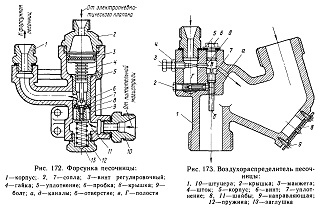

Одним из основных элементов пескоподачи является форсунка песочницы (рис. 172). От надежности ее работы и регулировки зависит эффективность использования песка для увеличения тяги. Песок в корпус форсунки поступает самотеком из бункера, а воздух в полость Г — через штуцер от воздухораспределителя песочницы. Поступающий в форсунку воздух разделяется на три потока: первый, по каналу а идет на рыхление песка в камеру смешивания, второй — через сопло 7 и третий — через сопло 2 и кольцевой зазор между соплом 7 и корпусом форсунки —- на транспортировку песка под колесо. Количество подаваемого песка регулируется винтом 3, фиксируемым гайкой 4. Для очистки полости форсунки предусмотрено отверстие, закрытое крышкой 8.

Воздух к форсункам поступает от питательной магистрали через воздухораспределитель песочницы (рис. 173), в корпусе 5 которого помещены шток 4 с манжетой 3, клапан с направляющей 9 и уплотнением 7, пружина 12. Пространство над поршнем сообщается с электропневматическим вентилем, а под клапаном — с питательной магистралью. При выключенном положе-нии педали воздух от электропневматического вентиля не поступает и клапан под действием пружины закрыт.

Площадь поршня с манжетой 3 рассчитана так, чтобы, как только через штуцер 10 воздух под давлением 0,55 — 0,6 МПа поступит от электропневматического вентиля, поршень, преодолевая давление воздуха питательной магистрали и пружины 12, отожмет клапан от седла, и воздух из питательной магистрали давлением 0,75 — 0,9 МПа через штуцер 1 поступит к двум форсункам, подающим песок под колеса одной из осей. Управляющая часть песочной системы (см. рис. 171) состоит из ножной педали 5, расположенной под пультом управления в нише для ног машиниста, контактов реверсора 6, кнопки подачи песка 7 под первую колесную пару, электропневматических вентилей 8 и 9 и соединительных проводов. Электропневматические вентили питаются током цепи управления.

Рис 171 Схема песочной системы

1—шланг, 2—воздухораспределитель песочницы, 3—форсунки песочницы, 4—бункер песочный передний, 5—педаль песочницы, 6—контакты реверсора (ПР), 7—кнопка подачи песка под первую колесную пару, 8 9—электропневматические вентили, 10—бункер песочный задний, 11—разобщительный кран, А—воздухопровод автоматики, 5—магистраль питательная
