Ударно-тяговые приборы тепловоза 2ТЭ10М, 3ТЭ10М

Ударно-тяговые приборы тепловоза 2ТЭ10М, 3ТЭ10М

Ударно-тяговыми приборами на тепловозе являются автосцепки с поглощающими аппаратами, которые установлены на переднем и заднем стяжных ящиках рамы по продольной оси тепловоза. Они предназначены для соединения локомотивных секций между собой и с вагонами, для передачи и смягчения продольных тяговых и ударных нагрузок, действующих во время движения и торможения поезда. Соединение автосцепок выполняется автоматически, а для их рассоединения без захода

сцепщика между секциями установлены расцепные рычаги. Ударно-тяговые приборы (рис. 178) состоят из следующих основных узлов: автосцепки СА-3; устройства упряжного; устройства центрирующего; привода расцеп-ного.

Техническая характеристика автосцепного устройства тепловоза 2ТЭ10М, 3ТЭ10М

Тип автосцепки.................СА-3 автоматическая, не жестская

Размер захвата автосцепки в горизонтальной плоскости на сторону, мм ... . ........................175

Допускаемая в эксплуатации разность уровней осей автосцепок

по вертикали не более, мм.............100

Тип поглощающего аппарата............Ш-1-ТМ пружинно-фрикционный

Ход, мм.................................70

Допускаемая скорость движения при сцеплении не более км/ч . 6

Автосцепка 8 имеет корпус, в котором размещены детали механизма сцепления. Хвостовик корпуса пустотелый, на его конце имеется отверстие для клина. Устройство упряжное предназначено для передачи от автосцепки на раму тепловоза ударно-тяговых усилий и смягчения их действия. В его состав входят плита упорная 4, аппарат поглощающий 3, хомут тяговый 2, клин 6 тягового хомута. Плита 4 передает усилия от корпуса автосцепки поглощающему аппарату при сжатии автосцепки или переднему упору стяжного ящика рамы при тяге за автосцепку. Аппарат поглощающий 3 предназначен для смягчения продольных

сил, действующих на автосцепку в процессе эксплуатации. Хомут тяговый 2 передает тяговое усилие от корпуса автосцепки поглощающему аппарату. Клин тягового хомута соединяет хвостовик автосцепки с тяговым хомутом, передает тяговые усилия от автосцепки тяговому хомуту. Передним упором для плиты упорной 4 и задним упором для

поглощающего аппарата, а также боковыми направляющими служат поверхности стяжного ящика рамы тепловоза. Планка 1 является опорой для тягового хомута с поглощающим аппаратом и упорной плитой. Планка прикреплена к стяжному ящику с помощью болтового соединения.

Устройство центрирующее обеспечивает необходимые отклонения сцепленных автосцепок в горизонтальной плоскости, а также установку их в центральное положение. Оно состоит из балочки центрирующей, служащей опорой для корпуса автосцепки, и двух маятниковых подвесок, укрепленных на кронштейне 5.

Привод расцепной предназначен для расцепки и постановки механизма автосцепки в положение «на буфер» (выключение механизма сцепления). Он состоит из рычага расцепного, цепи 7, кронштейна фиксирующего, кронштейна поддерживающего. Короткое плечо расцепного двуплечего рычага цепью соединено с валиком подъемника сцепного механизма автосцепки, а второе плечо служит рукояткой для сцепщика. В кронштейне поворачивается и фиксируется расцепной рычаг в исходном положении и при постановке «на буфер». Для расцепления автосцепок рукоятку рычага поднимают вверх, выводя плоскую его часть из паза фиксирующего кронштейна, и затем поворачивают против часовой стрелки до отказа, пока механизм автосцепки не установится в расцепленное положение, после чего рукоятку ставят в первоначальное положение, чтобы плоская часть рычага вошла в паз. В результате механизм будет находиться в расцепленном состоянии до разведения автосцепок. Расцепленное положение сомкнутых автосцепок определяется по выходу сигнального отростка замка механизма сцепления из корпуса автосцепки. Для постановки механизма автосцепки «на буфер» рычаг поворачивают так же, как и для расцепления, и затем перемещают его от себя по направлению стержня рычага, пока рукоятка своей плоской частью не ляжет на полочку фиксирующего кронштейна. В этом случае расцепной привод будет удерживать замок в утопленном положении и, следовательно, при смыкании автосцепок поглощающий аппарат будет работать как буфер, а сцепления не будет. При полностью собранном автосцеп-ном устройстве головка автосцепки, соединенная с тяговым хомутом, усилием руки человека должна отклоняться на маятниковых подвесках из центрального положения в крайнее и под действием собственной массы возвращаться в центральное положение.

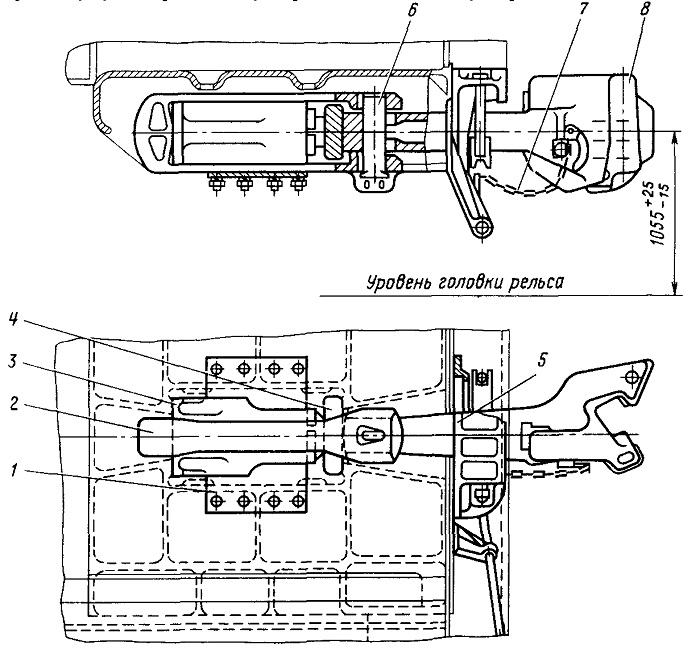

Рис. 178. Ударно-тяговые приборы:
1 — планка, 2 — хомут тяговый; 3 — аппарат поглощающий; 4 — плита упорная, 5 — кронштейн,
6 — клин тягового хомута, 7 — цепь; 8 — автосцепка СА-3
