Система вентиляции картера дизеля 10Д100 тепловоза 2ТЭ10М, 3ТЭ10М

 Разрежение (пониженное давление) в картере дизеля и удаление взрывоопасной смеси паров масла и газов обеспечиваются системой вентиляции, состоящей из двух маслоотделителей 2 (рис. 41), установленных на крышке дизеля, двух труб вентиляции картера 3, соединяющих маслоотделители со всасывающими полостями турбокомпрессоров, и двух гидравлических затворов 4. Картерные газы, отсасываемые турбокомпрессорами, проходят через маслоотделители, в которых улавливаются частицы масла. Очищенные от масляных паров газы проходят по трубам вентиляции картера 3 во всасывающие полости турбокомпрессоров.

Диафрагмы, установленные между фланцами левого и правого маслоотделителей и фланцами труб вентиляции картера 3, представляют собой шайбы с диаметрами отверстий от 14 до 28 мм. Диафрагмы служат для регулировки разрежения в картере, которое должно быть в пределах 10—40 мм. вод. ст.

Через затворы 4 отделенное от газов масло сливается из маслоотделителя в картер. Сопротивление масляного столба в колене затвора препятствует обратному ходу масла через маслоотделители на всасывание турбокомпрессоров.

В корпусе 1 маслоотделителя (рис. 42) установлены две проволочные кассеты 2 и 3, обечайки 10 и диафрагмы 6. Конусы 12, выполненные в корпусе, изменяют направление движения отсасываемых газов, а трубки 11 предназначены для отвода отделенного масла. Нижним фланцем 9 маслоотделитель прикреплен к фланцу на крышке дизеля, верхним фланцем 7 подсоединен к трубе вентиляции картера.

Давление после маслоотделителя замеряют через отверстие в бонке 8.

Набивка кассет 2 и 3 выполнена из проволоки диаметром 0,25 мм, предварительно пропущенной через зубья шестерен с модулем 2,5—3 мм. Отсасываемые из картера газы, проходя через конусы, изменяют направление движения, теряют скорость и выделяют при этом на стенках маслоотделителя крупные частицы масла.

Масло по трубкам 11 собирается в полости отделения масла 13, а затем сливается через затвор 14 в картер дизеля. При прохождении газов из картера через проволочную набивку кассет отделяются более мелкие части-цы масла, которые пд трубкам также сливаются в полость 13, а оттуда в картер.

Очищенные от масляных паров газы через диафрагму и трубу вентиляции картера поступают во всасывающую полость турбокомпрессора.

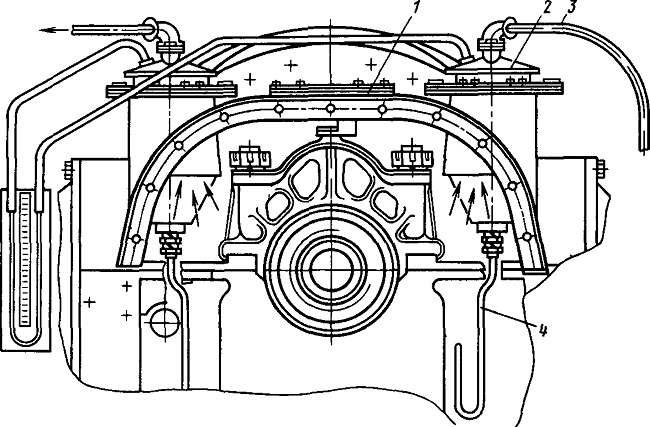

Рис 41 Система вентиляции картера
1—люк, 2—маслоотделитель, 3—труба вентиляции картера, 4—затвор

Рис 42 Маслоотделитель
