Управление дизелем 10Д100 тепловоза 2ТЭ10М, 3ТЭ10М

Пусковой серводвигатель дизеля 10Д100 тепловоза 2ТЭ10М, 3ТЭ10М

Пусковой серводвигатель предназначен для сокращения времени пуска дизеля. Принцип его работы основан на подаче в период пуска дизеля в серводвигатель регулятора дополнительной порции масла, которая обеспечивает ускоренный подъем штока регулятора и соответствующее перемещение тяг управления на максимальную подачу топлива. Серводвигатель установлен с левой стороны дизеля на кронштейне, закрепленном на блоке, и соединен с регулятором сливной 15 (рис. 40) и нагнетательной 16 трубками. В расточке корпуса 2 расположен воздушный поршень 4, связанный осью 9 с масляным поршнем 13, установленным в стакане 11. Стакан

прикреплен болтами к корпусу. В теле стакана выполнен канал подвода масла и ввернут штуцер нагнетательного трубопровода. Возвратная пружина 3 одним концом упирается в торец выточки корпуса, а другим — в тарелку 8, закрепленную на хвостовике оси. Воздушная полость закрыта крышкой 7 и уплотнена паронитовой прокладкой. На крышке укреплен электропневматический вентиль. Вентиль 6 закрыт щитком 5. Сбоку крышки ввернут штуцер подвода воздуха. Масляный поршень имеет перепускной шариковый клапан 12. В месте выхода оси из масляной полости установлен самоподжимной сальник (манжета) 10, исключающий просачивание масла и подсос воздуха из воздушной полости.

Воздух подводится из системы тепловоза. При пуске дизеля замыкается цепь катушки электропневматического вентиля и воздух через штуцер и открытый электропневматический вентиль поступает к воздушному поршню' пускового серводвигателя, перемещение которого обеспечивает нагнетание масла под давлением в аккумуляторы регулятора. При этом шток серводвигателя регулятора быстро поднимается вверх, перемещая тяги управления на..увеличение подачи топлива. Одновременно масло из ванны регулятора частоты вращения по угольнику 1 поступает во всасывающую полость серводвигателя. По окончании пуска дизеля вентиль перекрывает доступ воздуха к воздушному поршню серводвигателя и возвратная пружина перемещает поршневую пару в исходное положение. Масло из всасывающей полости через шариковый клапан поступает в нагнетательную полость стакана.

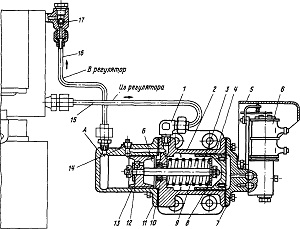

Рис. 40. Пусковой серводвигатель:
1—угольник; 2—корпус; 3—возвратная пружина, 4—воздушный поршень; 5—щиток; 6—электропиевматнческий вентиль, 7—крышка, 8—тарелка; 9—ось, 10—сальник; 11—стакан; 12, 17—шариковые клапаны; 13—масляный поршень, 14—пробка, 15, 16—трубки; А—нагнетательная полость; Б—
всасывающая полость
