Тяговый генератор ГС-501А тепловоза 2ТЭ116

Коробка выводов возбудителя ВС-650В тягового генератора ГС-501А тепловоза 2ТЭ116



Концы обмотки выведены в коробку выводов (рис. 111). Изоляция полюсных катушек выполнена из материалов класса F. Катушку и сердечник полюса пропитывают в сборе в эпоксидном компаунде.

Якорь 10 (см. рис. 110) возбудителя соединен муфтой с распределительным редуктором дизеля и приводится им во вращение.

Сердечник якоря возбудителя 12 состоит из штампованных листов электротехнической стали толщиной 0,5 мм, нашихтованных на стальной вал. Спрессованный сердечник удерживается в осевом направлении латунной втулкой со стороны контактных колец и обмоткодержа-телем со стороны свободного конца вала. Все детали крепятся на валу шпонкгШи. В пазах сердечника якоря 20 уложена волновая обмотка, концы катушек которой пропаяны серебросодержащим припоем в медных втулках, вставленных в прямоугольные пазы по окружности пластмассовой части втулки. Расположение проводников в пазах горизонтальное.

Обмотка 11 укреплена на сердечнике с помощью стеклобандажа 13. Якорь пропитывается в термореактивном лаке. На его вал напрессованы изолированные от него два контактных кольца 9 из специальной антикоррозионной стали, которые с помощью двух контактных шпилек соединены с выводами якорной обмотки. На рабочей поверхности контактных колец нарезают винтообразные канавки.

Якорь опирается на подшипниковые щиты б и 17 через два шариковых подшипника 3. Подшипники насаживают на вал якоря с натягом и с обеих сторон закрывают стальными крышками 1,5 с лабиринтными канавками. Подшипниковые щиты центруют в станине «замками» и закрепляют на ней болтами.

Смазку в подшипники добавляют через стальные трубки 21, вваренные в отверстия подшипниковых щитов со стороны привода и контактных колец. При запрессовке смазка, заполняя внутреннюю смазочную полость каждого из подшипниковых узлов, проходит между шариками подшипника, смазывает их и попадает в наружную смазочную полость.

Применена консистентная смазка марки ЖРО ТУ 32 ЦТ 520-73.

Щеткодержатели 19 крепят на пластмассовой траверсе и соединяют токосборными шинами с отводами в коробку выводов, а траверсу 7 —болтами к переднему подшипниковому щиту. На рис. 110: 2 — упорное кольцо, 4 — уплотнительное кольцо.

Конструкция щеткодержателя предусматривает постоянство усилия нажатия курка пружины на щетку по мере срабатывания последней. Щеткодержатель унифицирован с щеткодержателем генератора ГС-501А. На возбудителе применены щетки марки ЭГ-4 размером 25 х 32 х 64 мм с резиновыми амортизаторами. Давление пружины на щетку обеспечивается в пределах 16—20 Н (1,6—2,0 кгс).

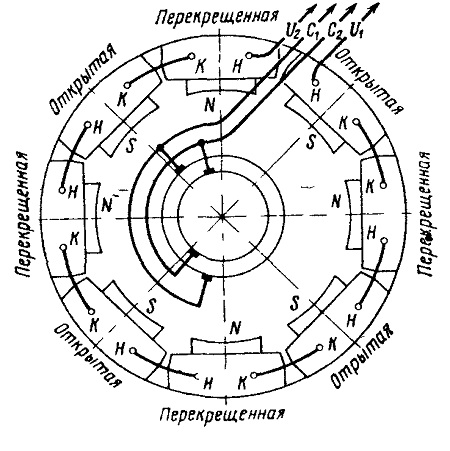

Рис 111 Схема соединений возбудителя ВС-650В
