Компрессор ПК-5,25 тепловоза ТЭМ7

На литом чугунном корпусе 1 закреплены (рис. 177) на шпильках шесть чугунных оребренных цилиндров 6 и 24, расположенных в два ряда под углом 90° друг к другу. Передняя часть корпуса закрыта крышкой, в которой установлен один из подшипников коленчатого вала, а на боковых стенках корпуса закреплены крышки, закрывающие люки (для доступа к внутренним деталям). На задней стенке, в которой установлен второй подшипник коленчатого вала, закреплены на шпильках масляный насос 22 и сапун 25.

В корпусе расположен стальной штампованный коленчатый вал 17, вращающийся на трех шариковых подшипниках. В переднем торце вала запрессована втулка 20 с квадрат-282
ным отверстием для привода масляного насоса, а внутри вала выполнена система каналов для прохода смазки от масляного насоса к шатунным шейкам вала.

На каждой шатунной шейке коленчатого вала закреплены две шатунно-поршневые группы 23 и 4: первая — для цилиндра низкого давления (ц. н. д.), вторая — для цилиндра высокого давления (ц. в. д.). К верхним фланцам цилиндров на шпильках прикреплены клапанные коробки ц. н. д. 11 и ц. в. д. 8. Пластинчатый клапан 7 прижат к клапанной плите двумя пластинчатыми пружинами.

На клапанных коробках ц. н. д. размещены воздушные фильтры 21, в качестве фильтрующих элементов в которых служит капроновая набивка, и предохранительные клапаны 10. Нагнетающие патрубки ц. в. д. объединены общим нагнетающим коллектором 5.

В развале цилиндров установлены трубчатые холодильники 9, которые обдуваются (как и сами цилиндры) вентилятором 12, закреплен-

ным в кронштейне на переднем торце компрессора. Шестнлопастная крыльчатка вентилятора защищена предохранительным кожухом 16 и вращается на двух шариковых подшипниках. Вращение вентилятора осуществляется посредством клинового ремня от шкнва, выполненного на ведомой полумуфте привода компрессора.

Шатунно-поршевые группы компрессора имеют одинаковые шатуны 6 (рис. 178). В нижней разъемной головке шатуна установлены два
стальных тонкостенных вкладыша с баббитовой заливкой. Съемная часть 8 головки соединена с верхней частью шатуна двумя шатунными болтами 7. В верхней головке шатуна запрессована бронзовая втулка 9, имеющая, как и сама головка, сверление для прохода смазки к поршневому пальцу 3.

Поршнн 1 ц. н. д. выполнены из алюминия, а поршнн ц. в. д.— нз чугуна. На каждом поршне установлены По четыре поршневых кольца, два верхних - компрессионные 2,

два нижних — маслосъемные 5. Маслосъемные кольца устанавливают острыми кромками в сторону нижней части поршня.

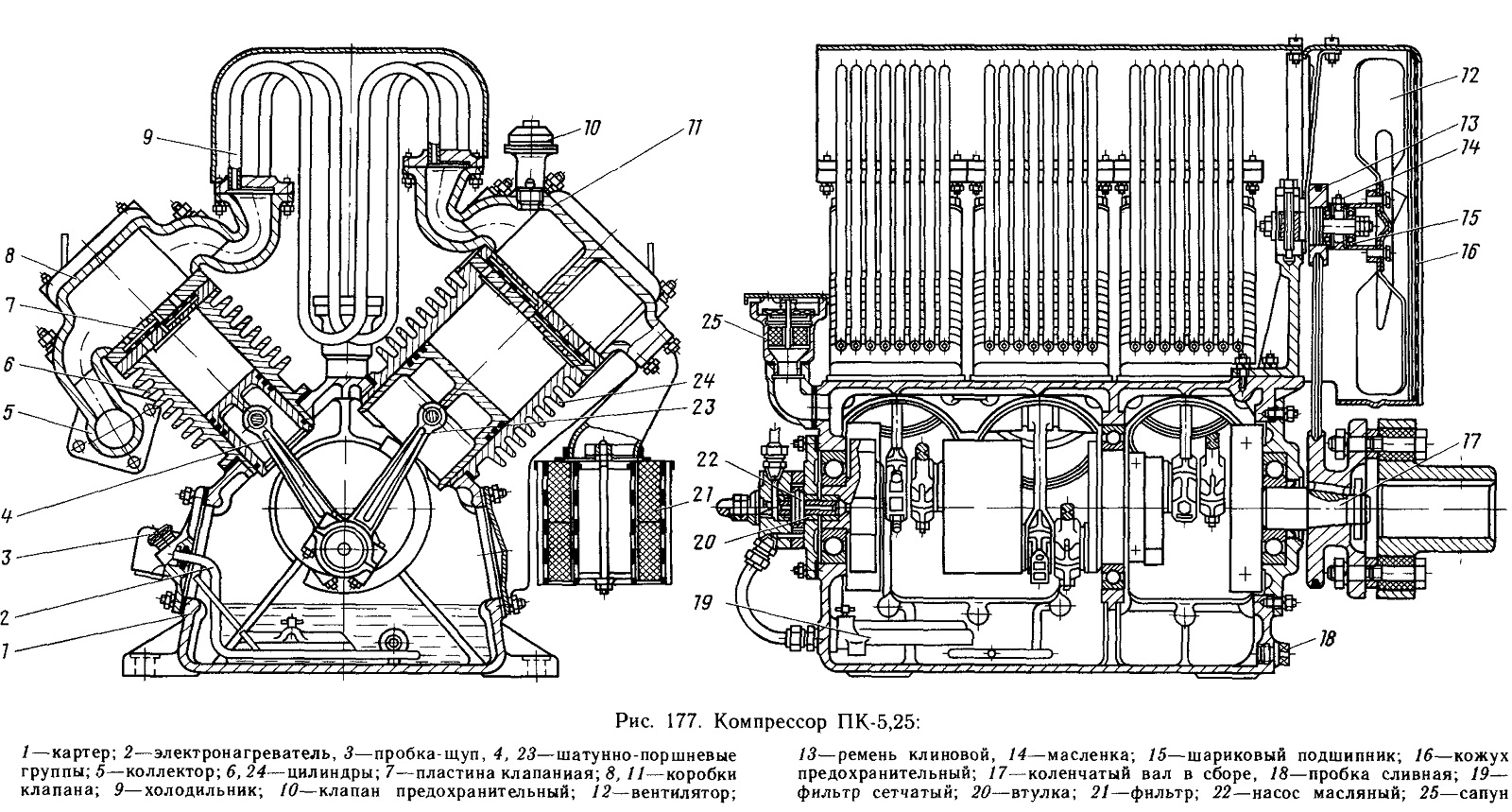

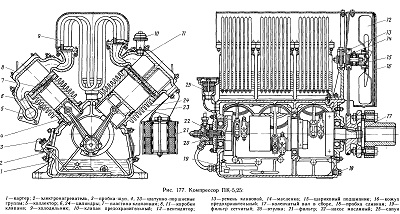

Рис. 177. Компрессор ПК-5,25:

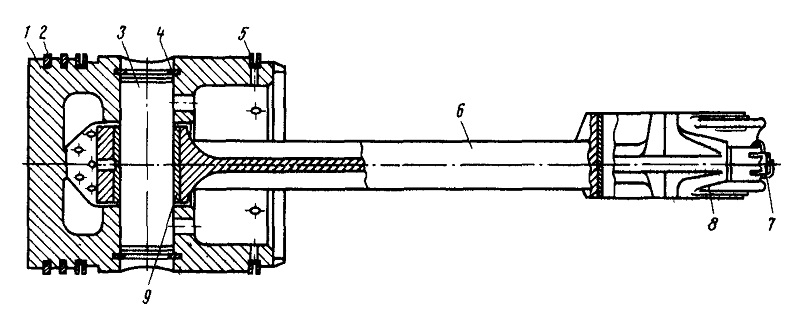

Рис. 178. Шатунно-поршневая группа компрессора:
1—поршень; 2—кольцо компрессионное; 3—палец поршневой; 4—кольцо стопорное; 5—кольцо маслосъемное; 6—шатун; 7—болт; 8—съемная часть головки шатуна; 9—втулка

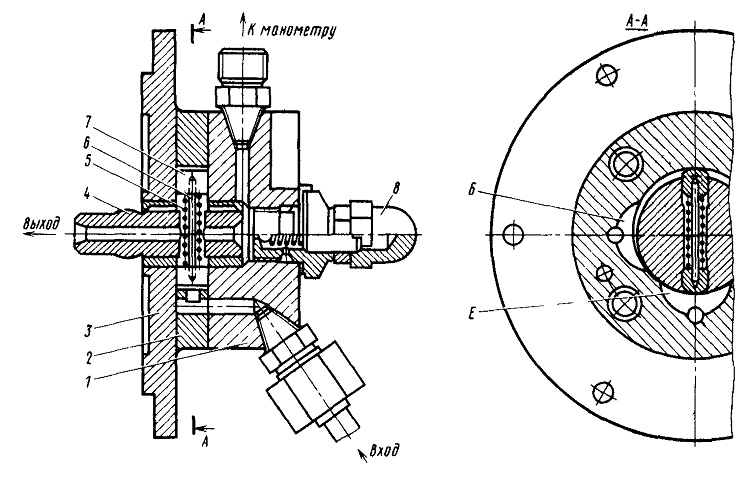

Рис. 179. Масляный насос;
I—крышка; 2—корпус; 3—фланец; 4—валик; 5—пружина; 6—штиф

Масляный насос (рис. 179) состоит из крышки 1, корпуса 2 и фланца 3, соединенных четырьмя шпильками и центрируемых двумя штифтами, валика 4 и лопастной системы. В пазы валика 4, вращающегося в двух бронзовых втулках, вставлены две лопастн 7, разжимающиеся пружиной 5. Лопастн упираются в расточку в корпусе, которая выполнена эксцентрично относительно оси валика. В крышку ввернут шариковый редукционный клапан 8.

В момент прохождения лопасти мимо выфрезованной полости Е (и удаления от этой полости) в радиальном зазоре между корпусом и валиком за лопастью происходит разрежение. Вследствие этого в полость Е из картера компрессора засасывается масло, которое поступает по трубке, соединяющей эту полость с масляным фильтром в картере. Вторая лопасть захватывает масло нз полости Е и проталкивает его через уменьшающийся радиальный зазор (между корпусом и валиком) в полость Б, откуда масло под давлением поступает по каналам к манометру и одновременно к редукционному клапану и в полость валика

4, соединяющуюся с каналами в коленчатом валу.

Клапан предохранительный (рнс. 180) состоит из корпуса 5, клапана

4, пружины 2, шайб центрирующих

3 и крышки 1. Регулировку клапана производят на стенде на давление (0,34±0,01) МПа [(3,4±0,1) кгс/см2]. После регулировки клапан пломбируют. При проверке на стенде плотности прнтнрки к клапану подводят воздух давлением 0,4 МПа (4 кгс/см2) от резервуара вместимостью 10 л. Падение давления в резервуаре не должно быть более 0,01 МПа (0,1 кгс/см2) в течение
2 мин.

Работает компрессор следующим образом. Вращение коленчатого вала компрессора преобразуется в воз-вратио-поступательное движение поршней. При движении поршней ц. н. д. вниз воздух всасывается через воздушные фильтры и всасывающие клапаны в полости над поршнем. При движении поршней ц. н. д. вверх воздух в цилиндрах сжимается и через нагнетательные клапаны и трубчатый холодильник поступает в полость над движущимися в это время вннз поршнями ц. в. д. Сжатый в ц. в. д. воздух при движении поршней вверх выталкивается через нагнетательные клапаны в коллектор. Таким образом происходит работа в каждой паре цилиндров, но со смещением по времени, так как каждая шатунная шейка коленчатого вала смещена относительно соседней на 120°.

Система смазки компрессора комбинированная. Шатунные шейки коленчатого вала смазываются под давлением, а остальные детали — разбрызгиванием, т. е. масляным туманом, который создается в картере при работе компрессора. Для очистки масла, поступающего в масляный насос, в картере компрессора установлен сетчатый фильтр, а для контроля давления в системе смазки имеется манометр. Для устранения колебания его стрелки перед манометром выполнено отверстие диаметром 0,5 мм и установлен разобщительный краник. Нормальное поло-жение краника — закрытое. Заправку масла в корпус компрессора производят через отверстие, в которое ввернута пробка с маслоуказателем, а слив масла из корпуса — через отверстие, закрываемое пробкой.

Уровень масла проверяют маслоуказателем при завернутом его положении.

Подшипники вентилятора смазываются консистентной смазкой через масленку.

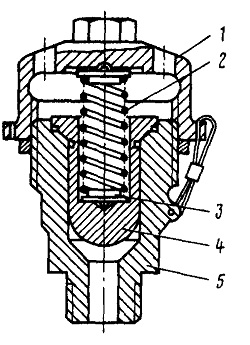

Рис. 180. Клапан предохранительный:
I—крышка; 2—пружина; 3—шайба центрирующая; 4—клапан; 5—корпус
