Приложение 1.

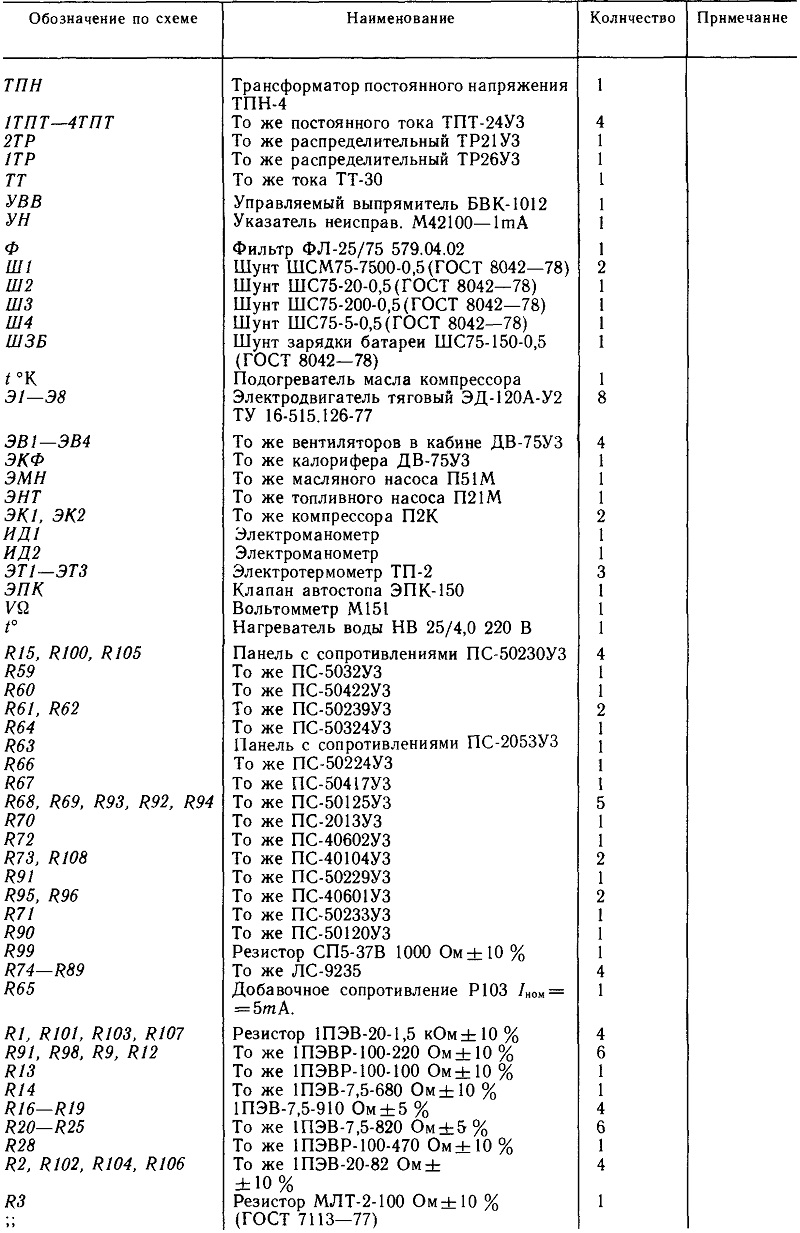

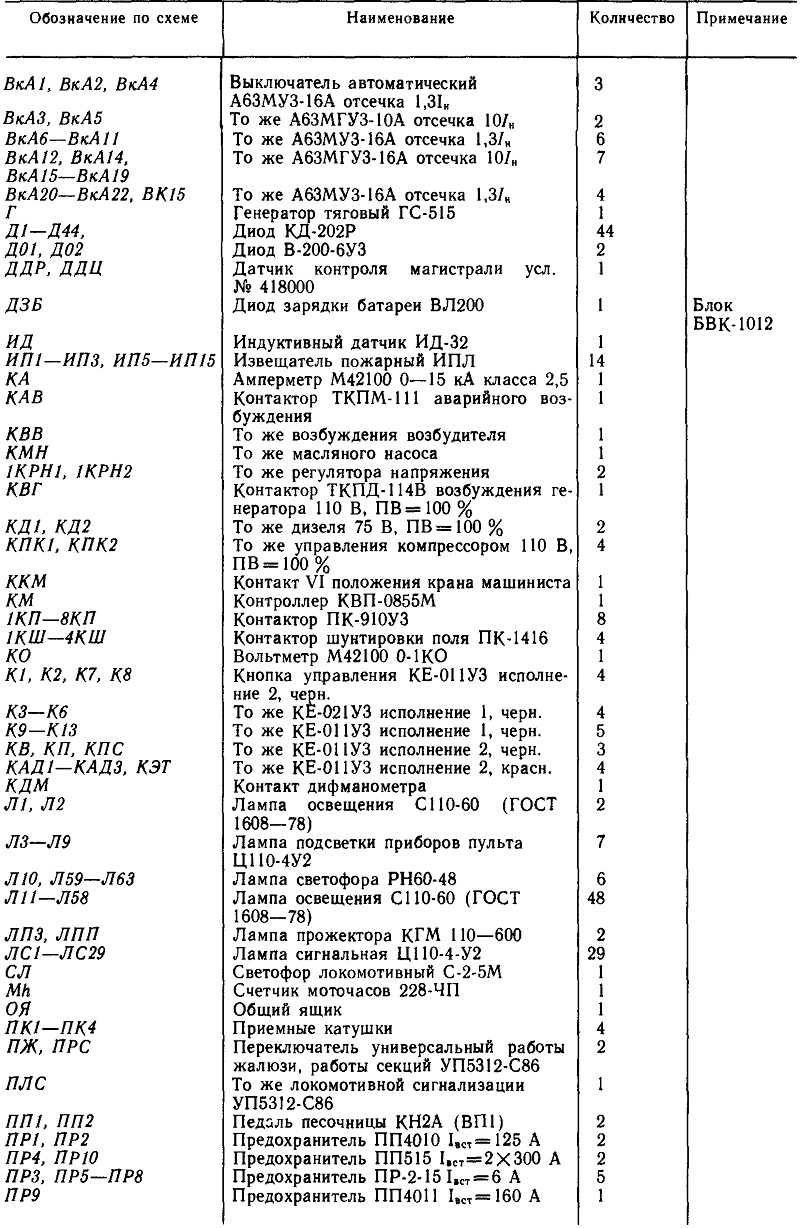

ОБОЗНАЧЕНИЕ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ТЕПЛОВОЗА ТЭМ7



Обозначение по схеме

Наименование

Количество

Примечание

А

Амперметр М42100 150—0—150

1



АП

Переключатель рубящий 3-полюсиый П-300А

1



БА

Батарея аккумуляторная 32ТН-450У2 Блок боксования ББ-320А-10УЗ

1,5 компл



ББ

1



БВ1

Блок выпрямителей БВК-220АУЗ

1



БВ2

Блок выпрямителей БВК-250УЗ

1



БВЗ

Блок выпрямителей БВК-320УЗ

1



БВУ

Блокировка валоповоротного устройства ВПК-2110

1



БД1-БД5

Блокировка дверей высоковольтной ка­меры ВК-200А

5



БЗВ

Блок задания возбуждения БА-430

1



БВ4, БВ5

Блок выпрямителей БВ-1203УЭ

2



БМ

Блок магнитный дизеля ЭТ-52Б

1



БПД

Блок пуска дизеля

1



БПР

Блок питания радиостанции

1



БВС

Блок выпрямителей и тора БВК-140

1



БУВ

Блок управления БА-520

1



В

Возбудитель ВС-650В

1



БКБ

Выключатель батареи Р-26-400А

1



ВКРЗ

Выключатель заземления ГВ-25А

1



ВУ

Выпрямительная установка УВКТ-8У2

1



ВУ1, ВУ2

Тиристор КУ 201Л

2



вкв, вкн

Вентиль электропневматический ВВ-32 дистанционного переключения реверса

2



ВВ

То же ручного привода вентилятора

1



вдз, вдп

То же догружателя заднего и переднего

2



вжп, вжл

Вентиль электропневматический ВВ-32 дистанционного переключения жалюзи правых, левых

2



ВЖФ

То же жалюзи блока фильтров

1



ВКБ, ВКМ

То же набора, сброса позиций контрол­лера

2



вкс

То же быстрого сброса позиций контрол­лера

1



ВП31, впзп

То же песочниц задних

2



ВПП1, вппп

То же песочниц передних

2



ВРЗ, ВРП

То же расцепки автосцепки передней, задней

2



ВС, ВТФ

То же свистка, тифона

2



ВТ, ВРК1, ВРК2

То же торможения, разгрузки компрес­соров

3



ВА

То же аварийного останова

1



BOTH

То же отключения топливных насосов

1



ВУЗ

Вентиль ускорителя пуска ВВ1-75В

1



1ВРД—ЗВРД

Вентиль регулятора дизеля ЭТ-52Б

3



ВУИД

Вентиль установки ИД в «0» ЭТ-52Б

1











Обозначение по схеме

Наименование

Количество

Примечание

ПС

Панель сопротивлений

1



IP,

Реверс ППК-8042УЗ

2



РБС1, РБС2

Рукоятка бдительности РБ-70

2



РВ1, РВ2

Реле ВЛ-50УЗ 75 В

2



РВЗ, РВ5, РВ7, РВЯ, РВ10

Реле ВЛ-50УЗ 110 В

3



РВ4, РВ6, РВ8, РВ9

Реле времени РЭВ 814

4



РДВ1, РДВ2

Реле давления воздуха Д250Б-02

2



РДМ1, РДМ4

Реле давления масла КРД-4

1



РЗ

Реле заземления РМ 1111

1



РПВ

То же пробоя выпрямительной установки Р-45ГЗ-11УЗ

1



1РУО

То же управления общего Р-45Л31УЭ

1



РМТ

Реле защиты токовое ТРПУ-1-413УЭ 24 В

1



2РПС, ЗРПС

То же проверки сигнализации ТРПУ-1-412УЗ 110 В

2



РУ1, РУ13, РУ14, РУ15

То же управления ТРПУ-1-413УЭ 110 В

4



РУ19, РУ2, РУ12

То же управления ТРПУ-1-412УЗ 110 В

12



РУ16, РУ17

То же управления ТРПУ-1-412УЗ 75 В

2



2РУО—4РУО

То же управления общего ТРПУ-1-412УЗ 110 В

3



РП

То же промежуточное ТРПУ-1-413УЭ 75 В

I



РП1, РП2

Реле перехода РД3010

2



РТВ1, РТВ4

.Термореле воды Т35-01-03

4



РТМ1, РТМЗ РУВ

Термореле масла Т35-01-03 Реле уровня воды ДРУ-1

3



РДК

Реле давления компрессора АК-11Б

1



PH

Регулятор напряжения ТРВ-2-110-20

1



XII—XIII

Розетка РЗ-86 со штепселем ШУ-5А

2



РЗб, РЗХ

То же штепсельная 220 В, 10А

2



РЗБ

То же зарядки батареи

1



РЗВ

То же ввода в депо ШР55ПБЭГ6

2



РЗМ

То же межлокомотивного соединения РУ51

4



1РзП8РзП

То же переносной лампы РЗ-8Б

8



РЗР

То же реостатных испытаний СШР48П26ЭГ6

1



С1—СЗ

Конденсатор МБМ-250-0,05

3



СГ

Стартер-генератор 2ПСГ02

1



СЗБ, СПД

Сопротивление зарядки батареи, пуска дизеля ЛС-9233

2



СК

Скоростемер ЗСЛ-2М

1



СС

Сирена сигнальная СС2.00.00.110 В

I



СТ

Стабилитрон Д814А

1



ПЗП

Тумблер пуска, прокачки П2Т-9

1



ПП

То же приборов П2Т-1

1



Гб/, Гб/2

То же П2Т-1 ВТ0.360.002ТУ

2



Т62—Т610

То же ТВ 1-2 НИ0.360.606ТУ

9



ТБ11

То же П2Т-3 ВТ0.360.002ТУ

1



Гб/3—Гб/в

То же П2Т-3 ВТ0.360.002ТУ

6



Гб/9, Т620, Т638, Т639

То же ТВ 1-1 НИО 360.606ТУ

4



Т621, Т640

То же П2Т-1 ВТ0.360.002ТУ

2



Т622

То же П2Т-3 ВТ0.360.002ТУ

1



Т623, Т624

То же П2Т-1 ВТ0.360.002ТУ

2



Т625

То же ТВ 1-2 ТУНИ0.360.606ТУ

1



Т635—Т637, Т626—Т633

То же П2Т-1 ВТ0.360.002ТУ

11



Т634

То же ТВ 1-2 ТУ НИ0.360.606

1



nVQ

Вольтметр П2Т-17

1









Обозначение по схеме

Наименование

Количество

Примечание

R4, R8

То же МЛТ-2-51 Ом ±10 %

2



R7

То же МЛТ-0,5-10 к0м + 10 %

1



R26

Резистор (ГОСТ 7113—77) МЛТ-1-1,2кОм

1



R27

То же МЛТ-1-5,6 кОм

1



R29—R57

То же МЛТ-2-620 кОм

29



R5

То же ППЭ-43-330 Ом

1



R6

То же ППЭ-43-1,5 кОм

1



Электронагреватель ТЭН 240 В-13/6,3 П220

1



1 к

Электронагреватель

2
